W szybkim świecie produkcji elektroniki, w której niezbędne są kompaktowe projekty, lekkie konstrukcje i doskonałe wydajność,Sztywne flex PCBpojawiły się jako jedno z najbardziej innowacyjnych rozwiązań. Łącząc trwałość sztywnych płyt z wszechstronnością elastycznych obwodów, sztywne flex PCB przekształcają sposób, w jaki inżynierowie projektują wszystko, od elektroniki użytkowej po systemy lotnicze. W tym artykule zanurzamy się głęboko w sztywne flex PCB, jak działają, dlaczego stają się coraz bardziej popularne i jak ich unikalne parametry sprawiają, że są optymalnym wyborem dla aplikacji na wysokim poziomie.

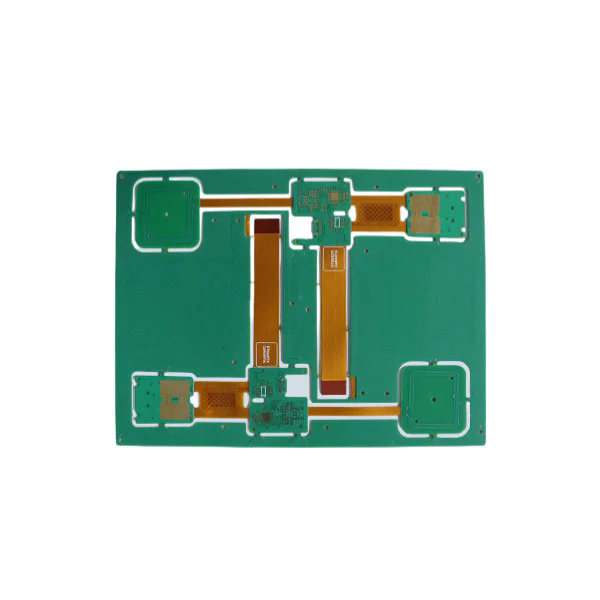

Sztywna PCB Flex to hybrydowa płyta drukowana, która integruje zarówno sztywne, jak i elastyczne substraty z pojedynczym, bezproblemowym projektem. W przeciwieństwie do tradycyjnych sztywnych PCB, które składają się w całości z sztywnych FR4 lub podobnych materiałów lub czysto elastycznych obwodów, które wykorzystują folii poliimidowe, sztywne flex PCB łączą obie technologie, aby zmaksymalizować wydajność i swobodę projektowania.
U podstaw sztywnej sekcji obsługuje komponenty wymagające stabilności mechanicznej, takich jak złącza, mikrokontrolery lub obwody zintegrowane, podczas gdy elastyczna sekcja umożliwia zginanie, składanie lub skręcanie płyty w celu dopasowania do kompaktowych obudów. To sprawia, że sztywne flex PCB są idealne do zastosowań, w których przestrzeń jest ograniczona, ale wysoka niezawodność jest kluczowa.
Integralność sygnału: Krótsze połączenia między warstwami sztywnymi i elastycznymi minimalizują utratę sygnału i poprawia szybkość transmisji danych.
Wszechstronność mechaniczna: Elastyczna sekcja umożliwia składanie, co zmniejsza ogólny rozmiar urządzenia i eliminuje nieporęczne okablowanie.
Ulepszenie niezawodności: integracja flex i sztywnych części z pojedynczą PCB minimalizuje połączenia lutownicze i złącza, które są wspólnymi punktami awarii.
Ta mieszanka wydajności i elastyczności projektowania sprawiła, że sztywne flex PCB są coraz bardziej niezbędne w branżach, takich jak urządzenia medyczne, elektronika wojskowa, systemy motoryzacyjne i gadżety konsumenckie.
Producenci elektroniki często stoją w obliczu krytycznej decyzji przy wyborze typów PCB: czy powinni używać tradycyjnej sztywnej płytki drukowanej, elastycznej płytki drukowanej lub sztywnej pCB Flex? Oto kluczowe powody, dla których sztywne Flex PCB stają się preferowanym wyborem dla zaawansowanych projektów.
| Funkcja | Sztywna płytka drukowana | Elastyczna płytka drukowana | Sztywna flex PCB |
|---|---|---|---|
| Wykorzystanie przestrzeni | Ograniczony | Doskonały | Doskonały |
| Roztrwałość mechaniczna | Wysoki | Umiarkowany | Wysoki |
| Elastyczność projektowania | Niski | Wysoki | Wysoki |
| Integralność sygnału | Umiarkowany | Umiarkowany | Doskonały |
| Złożoność montażu | Wysokie (więcej złączy) | Wysoki | Niski |
| Niezawodność | Dobry | Umiarkowany | Doskonały |
Sztywne Flex PCB oferują najlepsze z obu światów, łącząc solidność sztywnych PCB z możliwością dostosowania elastycznych obwodów. To powoduje:
Kompaktowe projekty: niezbędne dla smartfonów, urządzeń do noszenia i urządzeń IoT.
Zmniejszona waga: krytyczna dla lotnisk, dronów i aplikacji motoryzacyjnych.
Mniej punktów połączenia: zmniejsza potencjalne punkty awarii i poprawia żywotność produktu.
Ulepszona wydajność: Utrzymuje doskonałą transmisję sygnału nawet w aplikacjach o wysokiej częstotliwości.
Urządzenia medyczne: rozruszniki serca, systemy obrazowania i narzędzia chirurgiczne.
Aerospace & Defense: Awionika, systemy radarowe i elektronika klasy wojskowej.
Automotive: Zaawansowane systemy wspomagania kierowcy (ADAS), systemy informacyjno-rozrywkowe i zarządzanie baterią EV.
Elektronika konsumpcyjna: smartfony, tablety, kamery i konsole do gier.
Umożliwiając miniaturyzację przy jednoczesnym utrzymaniu integralności strukturalnej, sztywne flex PCB stały się niezbędnym składnikiem w urządzeniach elektronicznych nowej generacji.
Przy wyborze sztywnego dostawcy Flex PCB zrozumienie parametrów technicznych ma kluczowe znaczenie. Wysokiej jakości produkcja zapewnia trwałość, wydajność i zgodność ze ścisłymi standardami branżowymi. Poniżej znajduje się podsumowanie kluczowych specyfikacji produktu, które definiują doskonały sztywny flex PCB:
| Parametr | Specyfikacja |
|---|---|
| Tworzywo | FR4, Poliimid, zwierzak |
| Liczba warstwy | 2 do 20+ warstw |
| Grubość miedzi | 0,5 uncji do 4 uncji |
| Min. Szerokość/odstępy linii | 0,075 mm / 0,075 mm |
| Rozmiar otworu | Min. 0,1 mm |
| Promień Flex Bend | Tak niskie jak 0,5 mm |
| Wykończenie powierzchni | Enig, Hasl, OSP, zanurzenie srebrne, złote gatowanie |
| Temperatura robocza | -40 ° C do +150 ° C. |
| Kontrola impedancji | ± 10% |
| Certyfikaty | ROHS, UL, ISO9001, IPC-6013 |
Te specyfikacje zapewniają, że PCB utrzymuje wysoką wydajność elektryczną i wytrzymuje surowe warunki środowiskowe. Producenci specjalizujący się w sztywnych Flex PCB stosują zaawansowane techniki wytwarzania, takie jak wiercenie laserowe, kontrolowane routing impedancji i automatyczna kontrola optyczna, aby zagwarantować precyzję i niezawodność.
Wybór odpowiedniego producenta jest tak samo krytyczny, jak wybór prawidłowego projektu PCB. Oto lista kontrolna, która pomoże Ci ocenić niezawodny dostawca sztywnego Flex PCB:
Inżynieria wiedza specjalistyczna: upewnij się, że producent ma doświadczenie w obsłudze złożonych wielowarstwowych sztywnych konstrukcji Flex PCB.
Jakość materiału: Użyj tylko wysokiej jakości FR4 i poliimid, aby zapewnić trwałość i elastyczność.
Zapewnienie jakości: Poszukaj surowych protokołów testowych, w tym AOI, testowanie impedancji i testy warunków skrajnych termicznych.
Opcje dostosowywania: Wybierz dostawcę, który oferuje dostosowane rozwiązania dla konkretnych wymagań aplikacji.
Czas realizacji i skalowalność: Kluczowe jest szybkie prototypowanie w połączeniu z zdolnością do skalowania do produkcji masowej.
Falway jest wiodącym sztywnym producentem Flex PCB z wieloletnim doświadczeniem w dostarczaniu wysokiej jakości rozwiązań dla branż, w tym elektroniki medycznej, motoryzacyjnej, lotniczej i konsumpcyjnej. Nasze produkty są wytwarzane przy użyciu najnowocześniejszych urządzeń, zgodnie ze standardami IPC-6013 i przechodzą rygorystyczne testy jakości, aby zapewnić wydajność najwyższego poziomu.
Niezależnie od tego, czy potrzebujesz złożonego projektu wielowarstwowego, czy opłacalnego prototypu, Fanyway zapewnia kompleksowe wsparcie od konsultacji projektowych po ostateczną produkcję.
Q1. Jakie są główne zalety stosowania sztywnych flex PCB w projektowaniu produktu?
A1. Sztywne Flex PCB pozwalają na kompaktowe projekty, zmniejszają całkowitą wagę, minimalizują wzajemne połączenia i zwiększają integralność sygnału. Korzyści te sprawiają, że są idealne dla branż, w których niezawodność i miniaturyzacja ma kluczowe znaczenie, takie jak technologia lotnicza, motoryzacyjna i medyczna.
Q2. Czy sztywne flex PCB są droższe niż tradycyjne sztywne PCB?
A2. Podczas gdy początkowy koszt produkcji sztywnych flex PCB może być wyższy, często zmniejszają ogólne wydatki produkcyjne, minimalizując złącza, poprawiając niezawodność i umożliwiając wydajne montaż. W aplikacjach o wysokiej wydajności zapewniają znaczne oszczędności kosztów w stosunku do cyklu życia produktu.
Sztywne Flex PCB redefiniują nowoczesną elektronikę, zapewniając niezrównaną elastyczność, niezawodność i wydajność. Umożliwiają inżynierom tworzenie kompaktowych, ale solidnych produktów, które spełniają rosnące wymagania branż, od technologii medycznej po lotnisko.
Na Falway, specjalizujemy się w produkcji wysokiej jakości sztywnych Flex PCB dostosowanych do twoich potrzeb. Dzięki naszym najnowocześniejszym udogodnieniom, rygorystycznym protokołom testowym i wiedzy inżynieryjnej pomagamy osiągnąć optymalną wydajność i niezawodność twoich produktów.
Gotowy, aby przenieść projekt elektroniki na wyższy poziom?Skontaktuj się z namiDzisiaj, aby omówić swój projekt i odkryć, w jaki sposób Fanyway może dostarczyć idealne rozwiązanie sztywne Flex PCB.
-
