Dlaczego warto wybrać HDI PCB jako czynnik umożliwiający zminiaturyzowaną elektronikę o wysokiej wydajności?

Nieustające dążenie do mniejszych, szybszych i mocniejszych urządzeń elektronicznych doprowadziło do znaczących innowacji w technologii płytek drukowanych. Płytki PCB o dużej gęstości Interconnect (HDI) stały się podstawą najbardziej zaawansowanej elektroniki współczesnej — od smartfonów i urządzeń do noszenia po samochodowe systemy bezpieczeństwa i implanty medyczne. Sprawdzamy, co sprawiaPłytka HDIróżni się od konwencjonalnych płyt, jakie kluczowe technologie i w jaki sposóbFanwayMożliwości produkcyjne firmy wspierają produkcję tych złożonych płytek o wysokiej niezawodności. Badamy względy projektowe, dobór materiałów i standardy jakości, które definiują nowoczesną produkcję HDI.

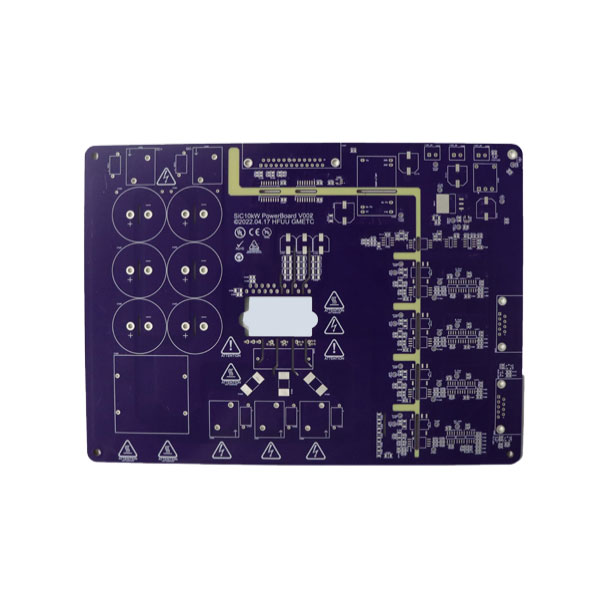

HDI PCB

Ewolucja technologii PCB

Płytka drukowana jest podstawą niemal każdego urządzenia elektronicznego. W miarę jak urządzenia stawały się coraz potężniejsze i bardziej kompaktowe, wymagania stawiane płytkom PCB dramatycznie wzrosły. Standardowe płytki PCB z elementami przewlekanymi i szerszymi ścieżkami nie są już wystarczające w wielu nowoczesnych zastosowaniach. Potrzeba większej gęstości komponentów, większych prędkości sygnału i zmniejszonych rozmiarów doprowadziła do przyjęcia technologii połączeń wzajemnych o dużej gęstości.

Płytki HDI osiągają większą gęstość okablowania na jednostkę powierzchni dzięki połączeniu cieńszych linii i odstępów, mniejszych przelotek i większej gęstości pól połączeniowych. Płyty te umożliwiają integrację większej funkcjonalności w mniejszych przestrzeniach – jest to wymóg w zastosowaniach obejmujących infrastrukturę komunikacyjną 5G po medyczny sprzęt diagnostyczny i zaawansowane systemy wspomagania kierowcy w pojazdach.

Technologia Fanwayajest chińskim dostawcą usług produkcji elektroniki z ponad 12-letnim doświadczeniem w produkcji, montażu i testowaniu płytek PCB. Firma oferuje kompleksowe rozwiązania, od układu i projektu PCB po dostawę gotowego produktu. Artykuł ten zapewnia obiektywne spojrzenie na technologię HDI PCB, związane z nią procesy produkcyjne i możliwości, które czynią Fanway partnerem dla klientów wymagających rozwiązań wzajemnych o dużej gęstości.


Co wyróżnia PCB HDI?

Płytki HDI różnią się od konwencjonalnych płytek PCB kilkoma kluczowymi cechami, które umożliwiają większą gęstość komponentów i lepszą wydajność elektryczną.

Większe szerokości i odstępy śladów

Płyty HDI mogą osiągać szerokości śladów i odstępy tak małe jak 2,5 milicala (0,0635 mm) lub nawet mniejsze. Pozwala to na większą liczbę tras w danym obszarze, umożliwiając łączenie komponentów o dużej liczbie pinów, takich jak BGA (Ball Grid Arrays), bez konieczności stosowania wielu warstw lub dużych płytek.

Mikroprzelotki

W przeciwieństwie do tradycyjnych przelotek przechodzących przez całą grubość płyty, mikroprzelotki to przelotki o małej średnicy — zwykle mniejszej niż 150 μm — łączące sąsiednie warstwy. Mniejszy rozmiar pozwala na umieszczenie większej liczby przelotek na danym obszarze i zmniejsza przestrzeń zajmowaną przez samą przelotkę.

Ślepe i zakopane przelotki

Ślepe przelotki łączą warstwę zewnętrzną z warstwą wewnętrzną bez penetracji całej płyty. Zakopane przelotki łączą warstwy wewnętrzne bez sięgania do powierzchni zewnętrznych. Te typy przelotek pozwalają na bardziej złożone połączenia wzajemne bez zajmowania miejsca na warstwach zewnętrznych.

Cieńsze materiały dielektryczne

Warstwy izolacyjne pomiędzy warstwami miedzi są cieńsze w płytach HDI, co przyczynia się do zmniejszenia całkowitej grubości płytki i poprawy integralności sygnału dzięki krótszym ścieżkom sygnału.

Cechy te łącznie umożliwiają znaczne zmniejszenie rozmiaru płytki — czasami nawet do 60% w porównaniu z konwencjonalnymi konstrukcjami — przy jednoczesnym zachowaniu lub poprawie parametrów elektrycznych.


Klasyfikacja PCB HDI i poziomy złożoności

Nie wszystkie karty HDI są sobie równe. Złożoność projektu HDI jest zazwyczaj klasyfikowana na podstawie liczby warstw konstrukcyjnych i zaangażowanych struktur przelotowych.

Klasa Struktura Złożoność Typowe zastosowania
HDI klasa 1 1+N+1 Niski Podstawowa elektronika użytkowa, proste urządzenia
Klasa HDI 2 2+N+2 Średni Zaawansowana elektronika użytkowa, informacyjno-rozrywkowa motoryzacja
Klasa HDI 3 3+N+3 Wysoki Urządzenia o wysokiej wydajności, infrastruktura 5G, systemy AI
Klasa HDI 4 4+N+4 Niezwykle wysoki Najnowocześniejsze zastosowania, opakowania półprzewodników

„N” w zapisie struktury oznacza liczbę warstw rdzenia. Płytki o większej złożoności wymagają bardziej wyrafinowanych procesów produkcyjnych i ściślejszej kontroli procesu.


Kluczowe możliwości produkcyjne dlaPłytka HDI

Fanwayrozwinęła możliwości produkcyjne w celu obsługi szerokiego zakresu wymagań HDI PCB. W poniższej tabeli podsumowano najważniejsze dostępne możliwości.

Zdolność Zakres
Liczba warstw 1 – 108 warstw
Grubość gotowej płyty 0,2 mm – 10,0 mm
Maksymalny rozmiar panelu 610 mm × 1200 mm
Gotowa grubość miedzi 0,5 uncji – 12 uncji
Minimalna szerokość linii/odstęp 2,5 miliona / 2,5 miliona
Minimalny rozmiar gotowego otworu 0,1 mm
Maksymalny współczynnik proporcji 25:1
Tolerancja kontroli impedancji ±10%

Firma oferuje również szeroką gamę wykończeń powierzchni, w tym HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP i złote palce, umożliwiając klientom wybór odpowiedniego wykończenia dla ich konkretnego zastosowania i wymagań środowiskowych.


Standardy jakości i certyfikacji

Płytki PCB HDI są zwykle używane w zastosowaniach, w których niezawodność ma kluczowe znaczenie.Fanwayposiada kilka certyfikatów jakości, które odzwierciedlają jego zaangażowanie w spełnianie międzynarodowych standardów.

ISO 9001:2015– Certyfikacja systemu zarządzania jakością.

IATF 16949:2016– Standard zarządzania jakością w branży motoryzacyjnej.

ISO 13485:2016– Certyfikacja systemu zarządzania jakością wyrobów medycznych.

Firma przestrzega również standardów IPC, w tym IPC-A-600G w zakresie akceptowalności płytek drukowanych i IPC-6012 w zakresie specyfikacji wydajności sztywnych płytek PCB. Produkcja PCB HDI jest dostępna zgodnie ze standardami IPC Class 2 i Class 3, przy czym klasa 3 reprezentuje najwyższy poziom w zastosowaniach o znaczeniu krytycznym.

Zgodność środowiskowa obejmuje certyfikat bezpieczeństwa UL, zgodność z dyrektywą RoHS w zakresie ograniczeń dotyczących substancji niebezpiecznych oraz zgodność z przepisami chemicznymi REACH.


Często zadawane pytania

P: Jaka jest różnica między standardową płytką PCB a płytką HDI?

Odp.: Płytki HDI charakteryzują się mniejszą szerokością ścieżek (do 2,5 mil), mniejszymi przelotkami (mikroprzelotki poniżej 150 μm) i większą gęstością pól połączeniowych. Umożliwiają bardziej kompaktowe konstrukcje z lepszą integralnością sygnału w porównaniu ze standardowymi płytkami PCB.

P: Czym są mikroprzelotki i dlaczego są ważne?

Odp.: Mikroprzelotki to przelotki o małej średnicy, zwykle mniejszej niż 150 μm, łączące sąsiednie warstwy. Ich mniejszy rozmiar pozwala na większą gęstość trasowania i zmniejsza przestrzeń zajmowaną przez konstrukcję przelotową.

P: Jaka jest maksymalna liczba warstw, jaką Fanway może wyprodukować dla płytek HDI?

Odp.: Fanway może produkować płytki PCB HDI składające się z maksymalnie 108 warstw, w zależności od wymagań projektowych i doboru materiałów.

P: Jakie certyfikaty posiada Fanway w zakresie produkcji PCB HDI?

Odp.: Fanway posiada certyfikaty ISO 9001:2015, IATF 16949:2016 i ISO 13485:2016. Firma przestrzega również standardów IPC i utrzymuje zgodność z UL, RoHS i REACH.

P: Jakie wykończenia powierzchni są dostępne dla płytek drukowanych HDI?

Odp.: Dostępne wykończenia obejmują HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP i złote palce. Wybór zależy od wymagań lutowania aplikacji i warunków środowiskowych.


Wniosek

Płytka HDItechnologia stała się niezbędna w nowoczesnych urządzeniach elektronicznych, które wymagają wyższej funkcjonalności w mniejszych obudowach. Połączenie drobniejszych ścieżek, mikroprzelotek i zaawansowanych materiałów umożliwia projektowanie, które nie byłoby możliwe w przypadku konwencjonalnej technologii PCB.

Fanway oferuje kompleksowy zestaw możliwości produkcji płytek PCB HDI, z liczbą warstw do 108, minimalną szerokością ścieżki 2,5 mil oraz obsługą szeregu materiałów o wysokiej częstotliwości i dużych prędkościach. Certyfikaty jakości firmy — w tym ISO 9001, IATF 16949 i ISO 13485 — odzwierciedlają jej zaangażowanie w spełnianie wymagań branży motoryzacyjnej, medycznej i innych wymagających zastosowań.

Dzięki opcjom szybkiego prototypowania i bezpłatnej analizie DFM, Fanway zapewnia praktyczne wsparcie klientom opracowującym nowe projekty HDI. Jeśli szukasz solidnego partnera do swojego projektu, zapraszamykontaktFanwayDzisiaj. Zespół techniczny może zapewnić wskazówki projektowe, zalecenia dotyczące materiałów i konkurencyjne ceny dostosowane do konkretnych wymagań. Skontaktuj się za pośrednictwem strony internetowej firmy lub e-maila, aby rozpocząć rozmowę.
