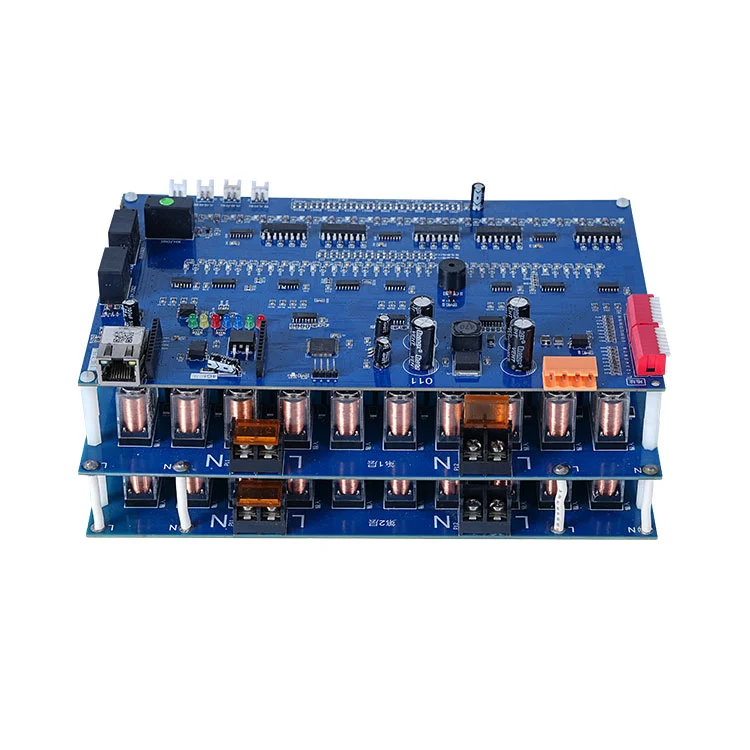

FanwayMontaż PCB SMTzapewnia praktyczną wydajność produkcyjną wykraczającą poza teoretyczną prędkość umieszczania. Na rzeczywistą wydajność wpływa konstrukcja płytki, komponenty, kontrola i łańcuch dostaw w produkcji elektroniki.
W branży produkcji elektroniki prędkość umieszczania jest często podawana w kategoriach teoretycznych. Jednak wydajność w świecie rzeczywistym zależy od złożoności płytki, składu komponentów, cykli kontroli, a nawet stabilności łańcucha dostaw. Właśnie dlatego wskaźniki komponentów na godzinę (CPH) należy rozumieć w ramach szerszego systemu produkcyjnego, a nie jako izolowaną liczbę.
W dzisiejszym krajobrazie produkcji elektroniki linie montażowe PCB nie są już oceniane wyłącznie na podstawie maksymalnej prędkości maszyny. Zamiast tego mierzy się je na podstawie utrzymującej się przepustowości przy ograniczeniach jakościowych.
Szybka maszyna typu pick-and-place może reklamować niezwykle wysokie teoretyczne współczynniki rozmieszczenia, ale rzeczywista wydajność produkcji jest kształtowana przez:
- Różnice w wielkości komponentów (01005 do dużych BGA)
- Wymagania dotyczące dokładności rozmieszczenia
- Przerwy kontrolne (SPI, AOI, RTG)
- Czas przezbrojeń pomiędzy seriami produktów
- Optymalizacja programowania i konfiguracja podajnika
Oznacza to, że „składniki na godzinę” to zakres dynamiczny, a nie stała wartość.
Większość nowoczesnych systemów SMT działa na poziomie maszyny w oparciu o liczbę komponentów na minutę (CPM). W przypadku skalowania do pełnej linii wiele maszyn działa równolegle, co oznacza, że przepustowość jest agregowana, ale jest również ograniczona przez wąskie gardła, takie jak stacje kontrolne i równoważenie przepływu zwrotnego.
W praktyce pojedyncza zaawansowana głowica rozmieszczająca może w idealnych warunkach przekraczać dziesiątki tysięcy rozmieszczeń na godzinę, ale pełna linia montażowa PCB musi zapewniać synchronizację między wieloma etapami.
Nowoczesna linia SMT to nie pojedyncza maszyna, ale skoordynowany ekosystem. Typowe etapy obejmują:
- Druk pasty lutowniczej (weryfikacja SPI)
- Szybkie rozmieszczanie komponentów
- Lutowanie rozpływowe
- Inspekcja optyczna i strukturalna (AOI/RTG)
- Testy funkcjonalne
Każdy etap wpływa na efektywną przepustowość całego systemu. Nawet jeśli umieszczenie jest niezwykle szybkie, dalsze pętle inspekcji i korekcji zapewniają stabilność i ograniczają rozprzestrzenianie się defektów.
Jednym z najważniejszych czynników wpływających na przepustowość jest maszynowa korekcja wzroku. Zaawansowane systemy SMT wykorzystują wyrównanie optyczne w czasie rzeczywistym, aby skorygować położenie komponentu przed umieszczeniem.
Pozwala to na nowoczesneMontaż PCB SMTlinie zapewniające precyzję na poziomie mikronów, często w granicach ± 25 μm. Chociaż poprawia to niezawodność, wprowadza również mikroprzerwy w przepływie pracy, które muszą być zrównoważone szybkością.
Rezultatem jest system, w którym „szybkość” jest definiowana nie tylko przez surową prędkość umieszczania, ale także przez to, jak skutecznie integrowane są poprawki dokładności.
Aby lepiej zrozumieć rzeczywistą przepustowość, należy rozważyć wieloliniowe środowisko produkcyjne. W tym przypadku Fanway obsługuje 8 linii SMT z możliwością szybkiego rozmieszczania.
Każda linia może teoretycznie osiągnąć wyjątkowo dużą liczbę rozmieszczeń w cyklu 24-godzinnym. Jednakże na rzeczywistą produkcję wpływa złożoność produktu i cykle kontroli.
| Parametr | Typowy zakres wartości | Notatki |
| Szybkość umieszczania na linię | Do 10 milionów lokacji / 24h | Teoretyczne maksimum w zoptymalizowanych warunkach |
| Zakres komponentów | 01005 do 50mm×50mm BGA | Zawiera drobne i duże pakiety |
| Zasięg inspekcji | 100% SPI + AOI + promieniowanie rentgenowskie | Weryfikacja wieloetapowa |
| Obrót prototypu | ~72 godziny | Szybkie cykle walidacji |
| Docelowy wskaźnik defektów | <0,5% | Zależne od procesu |
W praktyce wydajność zespołu PCB najlepiej rozumieć jako równowagę pomiędzy szybkością i stabilnością. Aby zapewnić stałą jakość, działanie przy dużych prędkościach musi być stale sprawdzane przez systemy kontroli.
Powszechnym błędnym przekonaniem w produkcji elektroniki jest to, że szybsze rozmieszczenie zawsze prowadzi do wyższej wydajności. W rzeczywistości nadmierna prędkość bez kontroli może wprowadzić ukryte nieefektywności.
Gdy prędkość umieszczania przekracza optymalne progi procesu, może pojawić się kilka problemów:
- Niewłaściwie dopasowane elementy wymagające przeróbki
- Efekty mostkowania lutowniczego lub nagrobka
- Zwiększona liczba odrzuceń podczas inspekcji
- Dodatkowe cykle debugowania podczas testowania
Problemy te nie pojawiają się od razu w surowych liczbach dotyczących przepustowości, ale znacząco wpływają na ostateczne terminy dostaw.
Z tego powodu nowoczesnyMontaż PCB SMTstrategie traktują priorytetowo zrównoważoną optymalizację, a nie maksymalną teoretyczną prędkość.
Oprócz możliwości maszyn, inżynieria procesowa odgrywa kluczową rolę w utrzymaniu stabilnej wydajności produkcyjnej.
Kluczowe elementy obejmują:
- Analiza DFM (Design for Manufacturability) w celu zmniejszenia złożoności rozmieszczenia
- Zoptymalizowany układ podajnika, aby zminimalizować czas przestoju maszyny
- Pętle sprzężenia zwrotnego w czasie rzeczywistym pomiędzy AOI a systemami rozmieszczania
- Koordynacja łańcucha dostaw w celu uniknięcia przerw materiałowych
Czynniki te zapewniają, że duża prędkość przekłada się na stałą, rzeczywistą wydajność produkcji.
Różne typy produktów wymagają różnych konfiguracji SMT. Elektronika użytkowa, przemysłowe tablice sterujące i moduły samochodowe nakładają różne ograniczenia na gęstość rozmieszczenia i rygorystyczność kontroli.
Elastyczne środowisko montażu PCB musi zatem dynamicznie dostosowywać konfiguracje linii, a nie polegać na jednej stałej konfiguracji.
Oceniając możliwości montażu PCB pod względem liczby komponentów na godzinę, bardziej znaczące jest uwzględnienie wydajności na poziomie systemu, a nie specyfikacji pojedynczej maszyny.
Wyłaniają się trzy kluczowe wnioski:
- Wydajność zależy od całego łańcucha produkcyjnego, a nie tylko od szybkości umieszczania.
- Systemy inspekcji są integralną częścią stabilności wyjściowej, a nie opcjonalnym obciążeniem.
- Prawdziwą wydajność osiąga się poprzez równowagę pomiędzy szybkością, dokładnością i powtarzalnością.
W rozwoju współczesnej elektroniki równowaga ta jest często ważniejsza niż szczytowa wydajność numeryczna.
Ostatecznie,Montaż PCB SMTwydajność należy rozumieć jako skoordynowaną równowagę między szybkim umieszczaniem, precyzyjnym sterowaniem i wielowarstwową kontrolą — zapewniającą, że systemy elektroniczne mogą przejść od koncepcji do niezawodnego wykonania z przewidywalną stabilnością.
