Wydrukowana płyta obwodów

Wydrukowana płyta obwodów

Od projektowania PCB po masową produkcję, Fanway dostarcza usługi produkcyjne PCB z szybkim obrotem jako kompleksowe rozwiązania w celu zaspokojenia różnorodnych wymagań projektu i przyspieszenia czasu na rynek.

Jedno warstwa PCB
  • Jedno warstwa PCBJedno warstwa PCB
  • Jedno warstwa PCBJedno warstwa PCB
  • Jedno warstwa PCBJedno warstwa PCB

Jedno warstwa PCB

Jedno warstwowa płytka drukowana (płytka drukowana) to najprostszy rodzaj płytki drukowanej. Fanway, chiński ekspert ds. PCB, oferuje opłacalne rozwiązania PCB z jednorazową płytką PCB z konkurencyjnymi cenami.

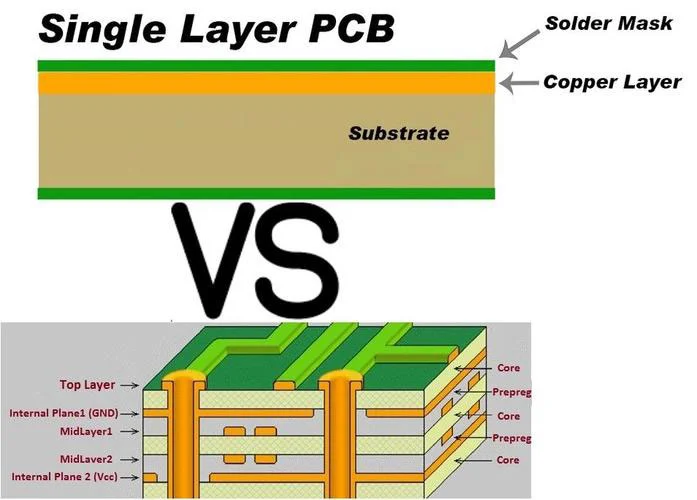

Jedno warstwowa płytka drukowana, znana również jako jednostkowa płyta drukowana, jest najprostszą formą konstrukcji PCB. Składa się z pojedynczej przewodzącej warstwy miedzi laminowanej na niekondukcyjnym podłożu (takim jak FR-4), z komponentami zamontowanymi po jednej stronie i śladami kierowanymi po przeciwnej stronie. Najlepsze rozwiązanie dla obwodów o niskim kompleksie, jest szeroko stosowane w elektronice użytkowej, zasilacz i kontroli przemysłowej ze względu na przystępny i szybki proces produkcji.

Single Layer Pcb


Zalety jednowarstwowych PCB

Opłacalny

Precision Manufacturing

Jedno warstwy PCB z niższymi materiałami i kosztami wytwarzania w porównaniu z wielowarstwowymi projektami.

Szybka produkcja

Rigorous Testing

Prosty proces skraca czas realizacji, ponieważ nie wymaga laminowania i wiercenia.

Wysoka niezawodność

High Reliability

Minimalne ryzyko niewspółosiowości warstwy.

Wsparcie techniczne

Excellent Customer Service

24/7 Eksperci online zawsze gotowi Ci pomóc.


Specyfikacje jednorodzin

Parametr Typical Range
Grubość tablicy 0,4 mm do 3,2 mm
Grubość miedzi 1/2 uncji do 3 uncji
Minimalna szerokość śledzenia 0,2 mm (8 mil)
Minimalna wiercona otwór 0.3mm (12mil)
Wykończenie powierzchni HASL, OSP, ENIG
Temperatura robocza -50 ° C do +105 ° C (zależne od materiału)


Zalety PCB dla pojedynczej warstwy fanway vs. ograniczenia

Zalety Ograniczenia
✔ Ultra-low cost ❌ Brak wielowarstwowego lub wsparcia
✔ Łatwe do naprawy/modyfikowania ❌ Ograniczona gęstość routingu
✔ Fast turnaround time ❌ Nie nadaje się do projektów o wysokiej częstotliwości (> 100 MHz)
✔ Lekkie i kompaktowe ❌ Niższa wydajność termiczna
Single Layer Pcb


Manufacturing Process of Fanway’s Single Layer PCB

Przygotowanie materialne:Jednostronny laminat odziany miedzi.

Akwaforta:Usuń niechcianą miedź, aby utworzyć ślady.

Wiercenie:Twórz otwory dla komponentów przez otwór.

Maska lutownicza i Silkscreen:Zastosuj powłoki ochronne i oznaczenia.

Wykończenie powierzchni:Opcje obejmują HASL (poziom lutu w gorącym powietrzu) ​​lub OSP.


Zastosowanie pojedynczej warstwy PCB

Elektronika konsumpcyjna: Calculators, LED lighting, toys.

Systemy zasilania:Przekształcenia AC/DC, przekaźniki.

Kontrole przemysłowe: Sensors, motor controllers.


Gorące Tagi: Jedno warstwa PCB
