Płyty obwodów drukowanych (PCB) o wysokiej gęstości (HDI) stały się kamieniem węgielnym nowoczesnej elektroniki, szczególnie w zastosowaniach, w których zwartość, wysoka wydajność i niezawodność są krytyczne. Od smartfonów i tabletów po elektronikę i urządzenia medyczne lotnicze, PCB HDI oferują unikalne zalety w stosunku do konwencjonalnych płyt drukowanych.

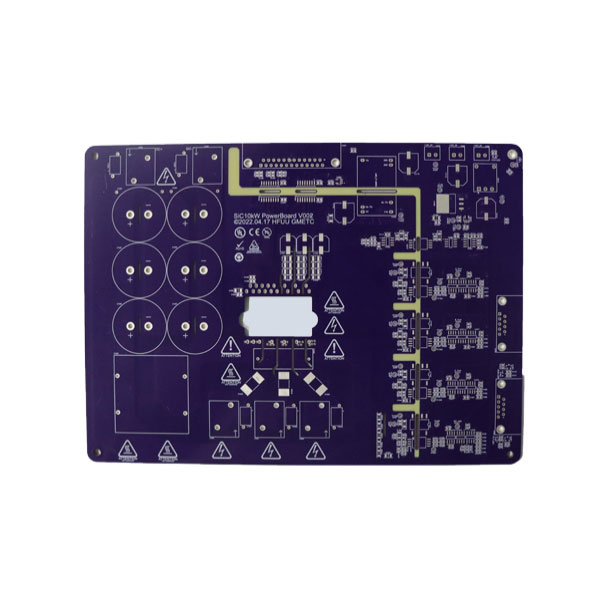

PCB HDI to zaawansowane płytki drukowane, które mają wyższą gęstość okablowania na jednostkę powierzchni niż tradycyjne PCB. W przeciwieństwie do standardowych PCB, które mogą mieć prostą technologię w otworze i większe ślady, HDI PCB wykorzystują mikrowia, ślepe przelotki i zakopane przelotki, aby stworzyć wysoce wydajne połączenia.
Kluczowe cechy, które wyróżniają PCB HDI, obejmują:
Mikrowi: wyjątkowo małe przelotki, zwykle o średnicy mniejszej niż 150 mikronów, które łączą różne warstwy bez nadmiernej przestrzeni.
Niewidome i zakopane przelotki: ślepe przelotki łączą warstwy zewnętrzne z warstwami wewnętrznymi, podczas gdy zakopane warstwy wewnętrzne przenoszone przez przelotki bez dotarcia na powierzchnię.
Wysoka gęstość okablowania: Więcej połączeń na jednostkę powierzchni pozwala na kompaktowe projekty i lepszą integralność sygnału.
Fine Line/Space Wzory: linie wąskie jak 3 miliona i odstępy nawet 3 miliona umożliwiają więcej opcji routingu w ograniczonej przestrzeni.
Funkcje te umożliwiają PCB HDI obsługę szybkiej transmisji sygnału i zmniejszanie efektów pasożytniczych, dzięki czemu są idealne do zastosowań, w których nie można zagrożić wydajności.
Poniżej znajduje się profesjonalne podsumowanie specyfikacji technicznych HDI PCB w celu szybkiego odniesienia:
| Parametr | Typowa wartość / zakres | Opis |
|---|---|---|
| Materiał podłoża | FR4, Rogers, Ptfe | Określa wydajność termiczną i integralność sygnału |
| Warstwy | 4–20 warstw | Liczba warstw można dostosować na podstawie aplikacji |
| Średnica mikrowiali | 0,10–0,15 mm | Mały, aby zmniejszyć zużycie przestrzeni i utrzymać wysoką gęstość |
| Przez typ | Ślepy, pochowany, przez | Łączy warstwy efektywnie bez zwiększania wielkości płyty |
| Szerokość / odstęp | 3–5 mil | Możliwość cienkiej linii do gęstego routingu |
| Grubość miedzi | 0,5–3 uncji/ft² | Obsługuje wysokie zarządzanie prądem i termicznie |
| Wykończenie powierzchni | Enig, Hasl, Osp | Zapewnia lutowalność i długoterminową niezawodność |
| Grubość płyty min | 0,4–1,6 mm | Umożliwia cieńsze projekty dla kompaktowych urządzeń |
| Integralność sygnału | Dostępna kontrolowana impedancja | Krytyczne dla szybkich aplikacji cyfrowych i RF |
| Wydajność termiczna | TG 130–180 ° C, FR4 specyficzny dla HDI | Zapewnia stabilność przy wysokim stresie termicznym |
Ponieważ urządzenia kurczą się pod względem wielkości, ale wymagają większej mocy obliczeniowej, potrzeba zaawansowanych technologii połączeń, takich jak HDI, staje się coraz bardziej naciskana. Standardowe PCB często napotykają ograniczenia w routingu i integralności sygnału, co czyni je mniej odpowiednimi dla urządzeń o złożonej funkcjonalności. PCB HDI dotyczą tych wyzwań na kilka sposobów:
Ulepszona wydajność sygnału: krótsze i bardziej bezpośrednie ścieżki sygnału zmniejszają indukcyjność i pojemność, która minimalizuje utratę sygnału i przesłuch.
Kompaktowa konstrukcja: Przy wyższej gęstości okablowania i mikrowiznych PCB HDI umożliwiają mniejsze urządzenia bez poświęcania funkcjonalności.
Poprawiona niezawodność: mniej warstw routingu i lepsze zarządzanie termicznie zmniejszają ryzyko awarii w ramach operacji o wysokiej częstotliwości.
Wydajność kosztów produkcji o dużej objętości: Pomimo początkowych kosztów produkcji PCB HDI zmniejszają potrzebę wielu PCB w jednym urządzeniu, upraszczając montaż i obniżając koszty ogólne.
Obsługa zaawansowanych komponentów: Technologia HDI jest niezbędna do montażu komponentów o wysokim pince, takim jak BGA (tablica siatki piłkarskiej), CSP (pakiet skali chipów) i inne ICS o drobnych skokach.
Szybka ewolucja smartfonów, urządzeń do noszenia, elektroniki samochodowej i oprzyrządowania medycznego sprawiły, że HDI PCB był kluczowym wyborem dla producentów poszukujących wydajności bez zwiększania wielkości urządzenia.
Produkcja HDI PCB obejmuje zaawansowane techniki wytwarzania, które wymagają precyzyjnej kontroli nad materiałami, procesami i zapewnieniem jakości. Kluczowe kroki w produkcji HDI PCB obejmują:
Wybór materiału: Substraty o wysokiej stabilności termicznej i niskiej straty dielektrycznej są wybierane na podstawie wymagań aplikacji. Wspólne materiały obejmują laminaty High-TG FR4, Rogers i PTFE.
Proces laminowania: Wiele warstw są laminowane razem przy użyciu wysokiego ciśnienia i temperatury, aby zapewnić doskonałą adhezję i izolację elektryczną.
Wiercenie mikrowia: Wiercenie laserowe jest powszechnie stosowane w przypadku mikrowania, umożliwiając średnice tak małe jak 0,10 mm. Ten krok wymaga ekstremalnej precyzji, aby uniknąć niewspółosiowości lub uszkodzeń.
Pastowanie miedzi: miedź jest galwanizowana w celu wypełnienia przelotek i tworzenia ścieżek przewodzących. Grubość jest starannie kontrolowana w celu obsługi obecnej nośności.
Motorowanie: Zaawansowana fotolitografia definiuje wzorce cienkiej linii/przestrzeni, zapewniając dokładne i gęste routing.
Wykończenie powierzchni: wykończenia Enig, OSP lub HASL są stosowane w celu zapewnienia lutowości i długoterminowej niezawodności.
Testy elektryczne: Każda płyta przechodzi rygorystyczne testy pod kątem ciągłości, impedancji i szortów, aby zagwarantować zgodność ze specyfikacjami projektowymi.
Połączenie tych procesów zapewnia, że PCB HDI mogą niezawodnie obsługiwać szybkie sygnały, komponenty o dużej gęstości i wymagające warunki termiczne.
P1: Jakie aplikacje najbardziej korzystają z PCB HDI?
A1: PCB HDI są idealne dla urządzeń o wysokiej wydajności, w których ograniczenia przestrzeni i integralność sygnału mają kluczowe znaczenie. Obejmuje to smartfony, tablety, elektronikę do noszenia, urządzenia medyczne, sprzęt lotniczy, elektronikę samochodową i szybką sieci. Ich zdolność do radzenia sobie z komponentami i złożonymi połączeniami sprawia, że są lepsze w takich scenariuszach.
P2: W jaki sposób niezawodność HDI PCB porównuje się do konwencjonalnych PCB?
A2: PCB HDI zapewniają zwiększoną niezawodność ze względu na krótsze ścieżki połączeń, zmniejszoną utratę sygnału, lepszą wydajność termiczną i mniej punktów lutowania w zespołach o dużej gęstości. Czynniki te zmniejszają ryzyko awarii elektrycznej, degradacji sygnału i naprężenia termicznego, dzięki czemu HDI PCB są odpowiednie do zastosowań o krytycznym misji, w których konwencjonalne PCB mogą zawieść.
Na Fanway, Produkcja HDI PCB jest zgodna z wiodącymi w branży standardami i ścisłą kontrolą jakości. Fanway specjalizuje się w PCB o dużej gęstości, wielowarstwowej, które łączą wydajność, trwałość i skalowalność zarówno w produkcji prototypowej, jak i masowej. Kluczowe wyróżniki Fanway HDI PCB obejmują:
Dostosowywanie: Liczba warstwy dopasowanej, materiał podłoża i specyfikacje linii/przestrzeni w celu spełnienia wymagań specyficznych dla projektu.
Zaawansowane możliwości wytwarzania: opcje mikrowiwne, wywiercone laserowo, wzorne linii i kontrolowane opcje impedancji.
Szybki zwrot: usprawnione procesy produkcyjne umożliwiają szybkie prototypowanie i terminową dostawę projektów o krytycznym rynku.
Zapewnienie jakości: każda płyta przechodzi testowanie elektryczne, kontrolę optyczną i weryfikację funkcjonalną w celu zapewnienia zerowych wad.
Wsparcie techniczne: Fanway zapewnia kompleksowe konsultacje techniczne w celu optymalizacji projektów w zakresie produkcji, wydajności i efektywności kosztowej.
Dla firm, które chcą zintegrować wysokowydajne PCB HDI z ich produktami, Fanway oferuje niezawodne rozwiązania, które utrzymują doskonałość od prototypowania po pełną produkcję.
Skontaktuj się z namiDzisiaj, aby zbadać niestandardowe rozwiązania HDI PCB i podnieść projekty produktów na wyższy poziom.
