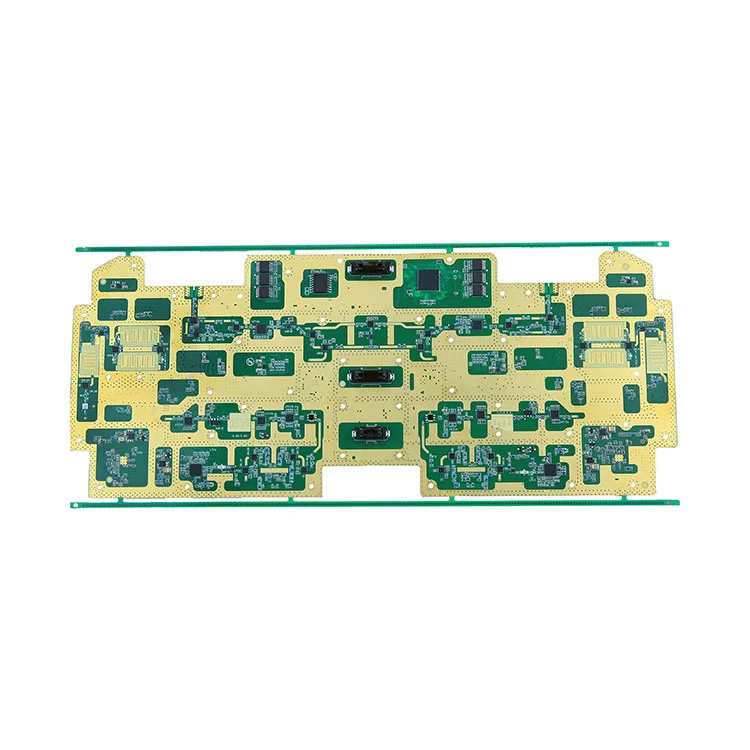

Co to jest zespół PCB do montażu powierzchniowego i dlaczego ma to znaczenie?

Co to jest zespół PCB do montażu powierzchniowego?

Montaż powierzchniowy PCB odnosi się do procesu montażu elektronicznego, w którym komponenty są montowane bezpośrednio na powierzchni płytki drukowanej (PCB), zamiast być wkładane przez otwory. Proces ten opiera się na technologii montażu powierzchniowego (SMT) i urządzeniach do montażu powierzchniowego (SMD), które pozwalają na większą gęstość komponentów i obniżone koszty produkcji. SMT stało się wszechobecne w przemyśle elektronicznym ze względu na swoją wydajność, skalowalność i korzyści w zakresie wydajności.

Czym technologia montażu powierzchniowego różni się od technologii montażu przewlekanego?

Główny kontrast pomiędzy technologią montażu powierzchniowego (SMT) a technologią przelotową (THT) polega na sposobie mocowania elementów elektrycznych do płytki drukowanej:

Dlaczego warto stosować zespół PCB do montażu powierzchniowego?

• Większa gęstość komponentów:SMT pozwala na umieszczenie większej liczby części na mniejszych płytkach.
• Obniżony koszt produkcji:Automatyzacja obniża koszty pracy i błędy powtarzalności.
• Zwiększona wydajność elektryczna:SMT zmniejsza długość przewodu, poprawiając jakość sygnału.
• Szybsze cykle produkcyjne:Zautomatyzowane procesy pick-and-place i reflow przyspieszają produkcję.
• Elastyczność projektowania:Obie powierzchnie planszy mogą być zapełnione.

Które komponenty są powszechnie używane w montażu powierzchniowym PCB?

SMT obejmuje wiele typów komponentów. Oto najczęstsze:

Jakie są kluczowe etapy procesu montażu powierzchniowego?

1. Druk szablonowy:Pastę lutowniczą nakłada się na podkładki PCB za pomocą szablonu.
2. Wybierz i umieść:Maszyny precyzyjnie umieszczają elementy SMD na paście lutowniczej.
3. Lutowanie rozpływowe:PCB przechodzi przez piec rozpływowy w celu stopienia pasty lutowniczej.
4. Inspekcja i kontrola jakości:Kontrole AOI, rentgenowskie i optyczne weryfikują dokładność montażu.
5. Testowanie końcowe:Testy funkcjonalne potwierdzają wydajność.

Jak radzić sobie z typowymi wyzwaniami montażowymi?

Montaż SMT może stawić czoła kilku wyzwaniom, takim jak nagrobki, mostkowanie lutowane i obwody otwarte. Najlepsze praktyki obejmują:

• Zoptymalizuj układ PCB:Właściwa konstrukcja podkładek i odstępy w celu ograniczenia problemów z lutowaniem.
• Dostosuj profil przepływu:Dostosowane profile temperaturowe dla spójnych połączeń lutowanych.
• Używaj materiałów wysokiej jakości:Niezawodna pasta lutownicza i komponenty poprawiają konsystencję.
• Wykonaj solidną kontrolę jakości:Korzystaj z AOI, zdjęć rentgenowskich i ICT, aby wcześnie wykryć defekty.

Jakie materiały są wymagane do SMT?

Jak zapewnić jakość i niezawodność montażu powierzchniowego?

Wysokiej jakości montaż powierzchniowy wymaga rygorystycznych testów i walidacji. Kluczowe metody obejmują:

• Automatyczna kontrola optyczna (AOI):Wykrywa brakujące komponenty, polaryzację i problemy z lutowaniem.
• Kontrola rentgenowska:Ujawnia ukryte wady połączeń lutowniczych.
• Testowanie w obwodzie (ICT):Testuje wydajność elektryczną na poziomie komponentów.
• Testy funkcjonalne:Weryfikuje zachowanie pełnego obwodu w rzeczywistych warunkach.

Połączona kontrola jakości zapewnia, że ​​płytki PCB spełniają standardy wydajności i niezawodności oczekiwane w nowoczesnej elektronice.

Jakie są przyszłe trendy w montażu powierzchniowym PCB?

Przyszłość SMT kształtuje kilka kluczowych trendów:

• Miniaturyzacja:Mniejsze obudowy i komponenty mikro-SMD.
• Zaawansowana automatyzacja:Oparte na sztucznej inteligencji pick-and-place oraz informacje zwrotne o procesie w czasie rzeczywistym.
• Elektronika drukowana w 3D:Produkcja przyrostowa integruje się z SMT.
• Inteligentna kontrola:Uczenie maszynowe usprawnia wykrywanie defektów.

Tendencje te zapewniają ciągły rozwój zespołów PCB do montażu powierzchniowego, poprawiając wydajność i skracając cykle produkcyjne.

Często zadawane pytania

Co to jest montaż powierzchniowy PCB?

Montaż powierzchniowy PCB odnosi się do procesu montażu komponentów elektronicznych bezpośrednio na powierzchni PCB przy użyciu procesów SMT. Zastępuje tradycyjny montaż przewlekany w większości nowoczesnych urządzeń elektronicznych ze względu na jego wydajność i korzyści związane z miniaturyzacją.

W jaki sposób technologia montażu powierzchniowego poprawia wydajność?

SMT poprawia wydajność poprzez zmniejszenie długości przewodu, co obniża indukcyjność i rezystancję. Zwiększa to integralność sygnału i umożliwia płytom pracę na wyższych częstotliwościach przy mniejszym poziomie szumów.

Które branże odnoszą największe korzyści z montażu powierzchniowego?

Branże takie jak elektronika użytkowa, motoryzacja, urządzenia medyczne, lotnictwo i telekomunikacja w dużym stopniu opierają się na SMT ze względu na zapotrzebowanie na kompaktowe, niezawodne i wydajne zespoły elektroniczne.

Jakie wyzwania wiążą się z montażem powierzchniowym?

Wyzwania obejmują zarządzanie bardzo małymi komponentami, zapewnienie precyzyjnego nakładania pasty lutowniczej i unikanie defektów, takich jak nagrobki lub mostki lutownicze. Aby złagodzić te problemy, niezbędne są zaawansowane systemy kontroli i inspekcji procesów.

Dlaczego kontrola jakości jest kluczowa w SMT?

Kontrola jakości zapewnia niezawodność i funkcjonalność gotowych produktów. Dzięki komponentom o dużej gęstości i zautomatyzowanemu montażowi defekty mogą szybko doprowadzić do awarii w terenie. Procesy takie jak kontrola AOI i kontrola rentgenowska wychwytują problemy przed ostatecznymi testami.
