Montaż PCB pod klucz dla technologii motoryzacyjnej i mobilnej

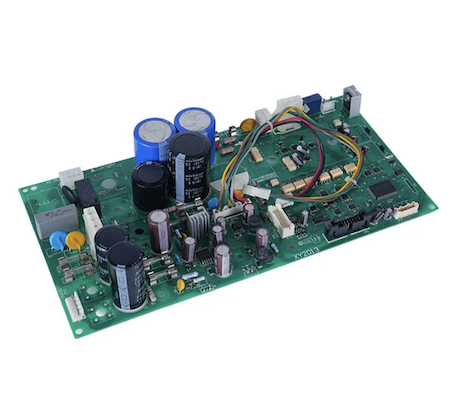

Zespół PCB pod klucz dla technologii motoryzacyjnej i mobilnej firmy Fanway dostarcza w pełni zmontowane płytki, które spełniają zarówno specyfikacje elektryczne, jak i harmonogram produkcji.  Twoje zespoły inżynieryjne wybierają firmę Fanway, ponieważ rozwiązujemy dwa problemy jednocześnie: obciążenie logistyczne związane z koordynacją wielu dostawców oraz wyzwanie techniczne związane z produkcją złożonych płytek PCB. Nasza produkcja obsługuje laminaty HDI, sztywne i elastyczne, szybkie laminaty i konstrukcje wielowarstwowe do 108 warstw, z kontrolą impedancji i możliwością stosowania cienkich linii w przypadku kompaktowych układów. Tylko jeden dostawca, jeden standard jakości, jedna dostawa bez uszczerbku dla wydajności na pokładzie

Co to jest montaż PCB pod klucz?

Montaż PCB pod klucz to kompletny model usług produkcji elektroniki, w którym jeden dostawca zarządza całym procesem produkcyjnym. Dostarczasz pliki projektowe, takie jak Gerbers i zestawienie materiałów (BOM). Usługodawca zajmuje się całą resztą: zakupem komponentów, produkcją PCB, montażem SMT i THT, inspekcją i testowaniem oraz końcową wysyłką. Otrzymujesz w pełni zmontowaną, przetestowaną płytkę gotową do integracji z Twoim produktem.

W modelu montażu korespondencyjnego samodzielnie kupujesz komponenty i dostarczasz je monterowi. Wymaga to zarządzania relacjami z wieloma dostawcami, śledzenia czasów realizacji zamówień, obsługi zapasów i absorbowania ryzyka związanego z zaopatrzeniem. W modelu „pod klucz” wszystko przechodzi na usługodawcę. Dostawca bierze pełną odpowiedzialność za zaopatrzenie, jakość, koszt i dostawę każdego komponentu.

Kluczowe zalety naszego zestawu PCB pod klucz

1. Jeden dostawca, jeden punkt odpowiedzialności
Fanway jest właścicielem całego procesu i nie ma miejsca na wytykanie palcami dostawców. Jeśli komponent jest opóźniony, jeśli płyta nie przejdzie testu, jeśli specyfikacja zostanie źle zrozumiana, dostawca „pod klucz” rozwiąże problem bezpośrednio. Nie tracisz czasu na pośredniczenie między producentami płytek PCB, dystrybutorami komponentów i zakładami montażowymi.

2. Zmniejszone koszty ogólne związane z zamówieniami i administracją
Zarządzanie wieloma dostawcami oznacza wiele zapytań ofertowych, zamówień zakupu, faktur i sprawdzania statusu. Montaż pod klucz eliminuje te nieefektywności. Jedna wycena, jedno zamówienie, jedna faktura, jedna dostawa. Twój zespół zakupowy koncentruje się na zadaniach strategicznych, a nie na gonieniu za czasem realizacji komponentów.

3. Krótszy czas wprowadzenia produktów na rynek dzięki zintegrowanemu harmonogramowi
Kiedy produkcja płytek PCB, zakup komponentów i montaż są planowane łącznie, ogólny cykl produkcyjny ulega skróceniu. Koordynujemy dostępność materiałów z produkcją płyt i możliwościami montażu, redukując przestoje między etapami. Zamówienia na prototypy mogą zostać wysłane w ciągu 24 godzin; zamówienia zbiorcze realizowane są według skoordynowanego harmonogramu, który minimalizuje całkowity czas realizacji.

4. Korzyści kosztowe dzięki zakupom hurtowym
Nasi dostawcy podzespołów PCB pod klucz dla branży motoryzacyjnej i technologii mobilnej kupują komponenty w ramach wielu projektów klientów, konsolidując popyt w większych ilościach. Ta siła nabywcza zapewnia lepsze ceny, niż mogą uzyskać indywidualni nabywcy. Oszczędności te zostaną przeniesione na Ciebie wraz z obniżonymi wewnętrznymi kosztami zakupów.

5. Przeniesienie ryzyka: zapasy, cena i podrabianie
W przypadku zamówienia pod klucz dostawca utrzymuje zapasy komponentów, absorbuje wahania cen i gwarantuje autentyczność. Nie jesteś narażony na ryzyko związane z przestarzałymi komponentami, skokami cen rynkowych lub podrabianymi częściami. Jeśli komponent stanie się niedostępny, pozyskujemy alternatywy lub rekomendujemy przeprojektowanie, zanim będzie to miało wpływ na Twoją produkcję.

Co obejmuje nasza usługa pod klucz?

Przegląd BOM i analiza cyklu życia komponentów
Zanim cokolwiek pozyskamy, sprawdzamy Twoją Listę materiałów pod kątem części o długim terminie realizacji, komponentów wycofanych z eksploatacji i elementów przestarzałych. Wcześnie sygnalizujemy ryzyko i zalecamy alternatywne rozwiązania lub poprawki projektowe, aby uniknąć opóźnień w zamówieniach.

Produkcja PCB
Produkujemy gołe deski według specyfikacji Gerber, liczba warstw nośnych od 1 do 108, grubość płyty od 0,2 mm do 10,0 mm i rozmiary paneli do 610 mm na 1200 mm. Wykończenia powierzchni obejmują ENIG, HASL, OSP, twarde złoto i cynę zanurzeniową/srebro.

Pozyskiwanie komponentów
Wszystkie komponenty pozyskujemy od autoryzowanych dystrybutorów i agentów franczyzowych. Nasza sieć łańcucha dostaw obejmuje ponad 20 milionów magazynowanych części z bezpośrednią integracją z Mouser, DigiKey i Arrow. Nie wykorzystuje się części pochodzących z szarej strefy.

Montaż PCB
Wykonujemy montaż z wykorzystaniem rozmieszczenia SMT (w tym BGA 01005 i rastra 0,3 mm), lutowania przelotowego oraz montażu w technologii mieszanej z lutowaniem selektywnym. Każda z naszych 8 linii SMT transportuje do 10 milionów komponentów w ciągu 24 godzin.

Testowanie i kontrola jakości
Każda płytka przechodzi kontrolę AOI, kontrolę rentgenowską (w przypadku BGA i ukrytych połączeń), testy w obwodzie, testy funkcjonalne i testy wypalania, zgodnie z wymaganiami. Plany testów są dostosowywane do Twojego projektu.

Pakowanie i dostawa
Płyty są czyszczone, powlekane zgodnie ze specyfikacją, pakowane zgodnie ze standardami ESD i wysyłane do wyznaczonej lokalizacji z pełną dokumentacją identyfikowalności.

Nasze możliwości techniczne

1-108 warstw, grubość 0,2-10,0 mm
Oferta ta obejmuje proste płyty dwuwarstwowe i złożone 50-warstwowe płyty montażowe. Można projektować interkonekty o dużej gęstości dla urządzeń kompaktowych lub grubych, sztywnych płytek do zastosowań w energetyce przemysłowej bez zmiany dostawcy.

Maksymalny rozmiar panelu 610 mm × 1200 mm
Duże panele poprawiają wykorzystanie materiału, zmniejszając koszt płyty w przypadku produkcji wielkoseryjnej. Pojemność ta obsługuje również płyty o dużych rozmiarach stosowane w sprzęcie telekomunikacyjnym i przemysłowym.

2,5 mil linii/odstępu, minimalny rozmiar otworu 0,1 mm
Te drobne tolerancje umożliwiają routing o dużej gęstości dla miniaturowych komponentów, takich jak elementy pasywne 01005 i układy BGA o drobnej podziałce. Twoje kompaktowe projekty można nadal produkować bez utraty gęstości routingu.

Kontrola impedancji ±10% tolerancji
Precyzyjne dopasowanie impedancji ma kluczowe znaczenie w przypadku szybkich obwodów cyfrowych i RF. Nasza tolerancja ±10% zapewnia integralność sygnału, redukując odbicia i straty w liniach transmisyjnych.

Grubość miedzi od 0,5 uncji do 12 uncji
Wysoka masa miedzi pozwala na zastosowanie wysokoprądowych konstrukcji zasilania, dzięki czemu Twoja płyta może przenosić znaczny prąd bez przegrzania. Niezbędny w zasilaczach, napędach silników i modułach zasilania pojazdów.

Zaawansowane wsparcie materiałowe
Oprócz FR-4 oferujemy laminaty wysokiej częstotliwości (Rogers, Arlon, Taconic), materiały o wysokiej Tg (TU-872, TU-883) i podłoża niskostratne (Panasonic M6/M7). Umożliwia to wybór materiału dopasowanego do Twojego zastosowania: wydajność RF, stabilność termiczna lub niska strata dielektryczna.

Branże, które obsługujemy

Montaż PCB pod klucz dla technologii motoryzacyjnej i mobilnej jest szeroko stosowany w tych dziedzinach:

Elektronika samochodowa: ECU, tablice BMS, moduły ADAS, sterowniki oświetlenia. Nasz zespół spełnia wymagania dotyczące identyfikowalności IATF 16949 i obsługuje połączenia lutowane o wysokiej niezawodności w środowiskach narażonych na wibracje.

Urządzenia medyczne: Monitory pacjenta, sprzęt diagnostyczny, instrumenty przenośne. Procesy posiadające certyfikat ISO 13485 zapewniają stałą jakość i pełną dokumentację zapewniającą zgodność z przepisami.

Sterowanie przemysłowe: Sterowniki PLC, napędy silnikowe, zasilacze, systemy automatyki. Szerokie opcje grubości miedzi i solidny dobór materiałów umożliwiają ciągłą pracę w środowiskach fabrycznych.

Telekomunikacja i sieci: Routery, przełączniki, sprzęt stacji bazowych, transceivery optyczne. Kontrola impedancji i możliwość obsługi dużej liczby warstw zapewniają integralność sygnału przy wysokich częstotliwościach.

Elektronika użytkowa i IoT: Wearables, urządzenia inteligentnego domu, moduły bezprzewodowe. Precyzyjne rozmieszczenie i szybki czas realizacji umożliwiają szybkie cykle rozwoju produktu.

Jak montaż pod klucz upraszcza Twoją produkcję?

Zamiast zarządzać fragmentarycznym łańcuchem dostaw, nasz montaż PCB pod klucz dla technologii motoryzacyjnej i mobilnej zapewnia pojedynczy zintegrowany przepływ pracy. Oto, co to oznacza w praktyce:

Brak odrębnych kwalifikacji dostawcy
Zarządzamy wszystkimi dostawcami niższego szczebla. Kwalifikujesz Fanway raz, a nie każdego producenta płytek PCB i dystrybutora komponentów indywidualnie.

Brak przechowywania zapasów komponentów
Prowadzimy inwentaryzację komponentów. Nie potrzebujesz powierzchni magazynowej ani kapitału zamrożonego w zapasach bezpieczeństwa do prototypów lub produkcji.

Żadnego gonienia za wieloma aktualizacjami statusu
Menedżer projektu udostępnia skonsolidowane raporty z postępu prac. Jedno powiadomienie o statusie obejmuje wszystko: produkcję PCB, dostawę komponentów, montaż, testowanie i wysyłkę.

Żadnych koordynowanych zwrotów i przeróbek
Jeśli pojawi się problem, zajmujemy się nim kompleksowo. Nie ma potrzeby ustalania, czy przyczyną problemu był dostawca płytek PCB, sprzedawca komponentów lub linia montażowa – decyzja należy do nas.

Pytania i odpowiedzi

P: Jakich plików potrzebuję, aby rozpocząć projekt pod klucz?
Odp.: Potrzebujesz plików Gerber (lub danych CAD), kompletnego BOM z numerami części producenta i ilościami oraz pliku współrzędnych typu „wybierz i umieść”. Rysunki montażowe i specyfikacje testów są opcjonalne, ale zalecane.

P: Jak długo trwa montaż pod klucz?
Odp.: Prototypy ze standardowymi komponentami wysyłamy w ciągu 24 godzin. Zamówienia zbiorcze trwają zazwyczaj od 10 do 20 dni roboczych, w zależności od czasu realizacji komponentów i złożoności płytki. Dostępne są opcje przyspieszone.

P: Czy pozyskujesz komponenty wyłącznie z autoryzowanych kanałów?
O: Tak. Zakupów dokonujemy wyłącznie u autoryzowanych dystrybutorów (Mouser, DigiKey, Arrow, itp.) oraz agentów franczyzowych. Wszystkie komponenty są identyfikowalne z oryginalnymi producentami. Nie akceptujemy części pochodzących z szarej strefy ani części podrabianych.

P: Co się stanie, jeśli komponent jest przestarzały lub ma długi czas realizacji?
Odp.: Podczas przeglądu BOM oznaczamy komponenty przestarzałe lub wymagające długiej realizacji i zalecamy alternatywy. Współpracujemy z Tobą w celu zatwierdzenia zamienników przed rozpoczęciem pozyskiwania, aby produkcja nie była opóźniona.

P: Jakie testy przeprowadzasz?
Odp.: Testowanie obejmuje AOI, kontrolę rentgenowską układów BGA, testy w obwodzie, testy funkcjonalne i wypalanie. Plan testów jest dostosowany do wymagań projektowych. Nie stosujemy jednej uniwersalnej strategii testowania.

P: Czy istnieje minimalna ilość zamówienia?
O: Nie. Przyjmujemy zamówienia już od 1 sztuki na prototypy. Skala zamówień masowych – od małych partii po serie produkcyjne o dużej objętości.

Chcesz uprościć produkcję PCB? Wyślij swoje pliki Gerber i BOM do naszego zespołu inżynierów. Dostarczymy kompleksową wycenę i recenzję DFM w ciągu 24 godzin.
