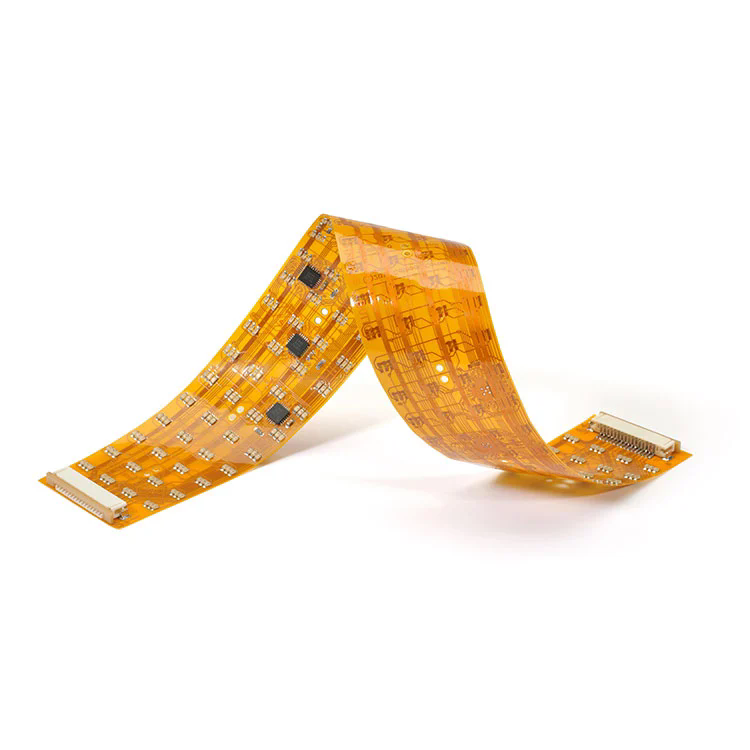

Elastyczne płytki drukowane(FPC PCB) to innowacja, która przekształciła strukturę nowoczesnej elektroniki, umożliwiając elastyczne, lekkie i gęste połączenia obwodów. W przeciwieństwie do tradycyjnych sztywnych płytek PCB, płytki PCB FPC są wykonane z elastycznych materiałów podstawowych, takich jak poliimid (PI) lub poliester (PET), które można zginać, składać lub skręcać bez przerywania obwodu. Ta unikalna cecha pozwala projektantom uzyskać mniejsze, cieńsze i bardziej dynamiczne struktury produktów.
Płytki PCB FPC są szeroko stosowane w urządzeniach do noszenia, instrumentach medycznych, systemach motoryzacyjnych, smartfonach i przemysłowych systemach sterowania. Ich elastyczność i doskonała wydajność czynią je krytycznym fundamentem ewolucji kompaktowej i wielofunkcyjnej elektroniki.
Kluczowe cechy płytek drukowanych FPC obejmują:
Lekki i cienki: grubość może wynosić zaledwie 0,1 mm, dzięki czemu nadaje się do zminiaturyzowanych urządzeń elektronicznych.
Wysoka niezawodność: Elastyczne obwody miedziane redukują błędy okablowania i poprawiają ogólną integralność sygnału.
Odporność na ciepło i chemikalia: Podłoże poliimidowe zapewnia stabilną pracę w trudnych warunkach.
Doskonała zdolność do dynamicznego zginania: Nadaje się do urządzeń z ruchomymi lub składanymi częściami.
Zasadniczo płytka drukowana FPC umożliwia idealne połączenie funkcjonalności, trwałości i elastyczności, wspierając swobodę projektowania wymaganą przez następną generację innowacji elektronicznych.
Zasada działania płytki PCB FPC opiera się na jej warstwowej strukturze, która umożliwia drukowanie przewodzących śladów miedzi na elastycznej folii izolacyjnej. Struktura zazwyczaj składa się z:
Materiał podstawowy (podłoże): Folia poliimidowa (PI) lub PET zapewniająca elastyczność mechaniczną i izolację.
Warstwa kleju: łączy folię miedzianą z podłożem (może być typu klejącego lub bezklejowego).
Folia miedziana: Warstwa przewodząca do przenoszenia prądu.
Folia osłonowa: Chroni obwód przed szkodami środowiskowymi i zapewnia izolację.
Warstwa wzmacniająca (opcjonalnie): wzmacnia obszary złączy lub punkty mocowania.
Poniżej znajduje się szczegółowa tabela podsumowująca kluczowe specyfikacje techniczne powszechnie stosowane w profesjonalnej produkcji PCB FPC:
| Parametr | Specyfikacja | Opis |
|---|---|---|
| Materiał bazowy | Poliimid (PI) / PET | Elastyczny i żaroodporny materiał podłoża |
| Grubość miedzi | 1/3 uncji – 3 uncje | Określa obciążalność prądową |
| Liczba warstw | 1 – 6 warstw | Zależy od złożoności obwodu |
| Minimalna szerokość linii / odstępy | 0,05 mm / 0,05 mm | Określa precyzję gęstości obwodu |
| Wykończenie powierzchni | ENIG, OSP, HASL, srebro immersyjne | Zapewnia lutowność i ochronę przed korozją |
| Promień zgięcia | ≥0,5 mm | Wskazuje elastyczność i trwałość podczas zginania |
| Temperatura pracy | -40°C do +150°C | Nadaje się do środowisk o wysokiej temperaturze |
| Maska lutownicza | Żółty, czarny, zielony, przezroczysty | Zapewnia estetyczną i ochronną powłokę |
| Kontrola impedancji | ±10% | Utrzymuje stabilność transmisji sygnału |
Te parametry techniczne bezpośrednio wpływają na parametry elektryczne, trwałość mechaniczną i efektywność integracji produktów płytek drukowanych FPC. Właściwe połączenie materiałów i konstrukcji zapewnia stabilną transmisję sygnału nawet w ekstremalnych warunkach mechanicznych.
Rozważając projektowanie płytek PCB dla nowoczesnych urządzeń elektronicznych, FPC PCB oferuje niezrównaną wszechstronność i niezawodność w porównaniu do płytek sztywnych. Powody jego rosnącej popularności opierają się na trzech głównych zaletach inżynieryjnych:
Płytki PCB FPC umożliwiają inżynierom tworzenie trójwymiarowych połączeń poprzez zginanie i składanie płytki w celu dopasowania do złożonej geometrii urządzenia. Ta funkcja znacznie zmniejsza wymagania przestrzenne i pozwala projektować cieńsze, lżejsze i bardziej ergonomiczne urządzenia – niezbędne w smartfonach, aparatach fotograficznych i medycznych urządzeniach do noszenia.
Dzięki mniejszej liczbie połączeń lutowanych i złączy płytki PCB FPC zmniejszają ryzyko luźnych połączeń i zakłóceń sygnału. Są bardzo odporne na wibracje, co czyni je idealnymi do zastosowań motoryzacyjnych i lotniczych, gdzie najważniejsza jest stała wydajność.
Jednorodność ścieżek miedzianych i konstrukcja kontrolowanej impedancji pomagają zachować integralność sygnału przy wysokich częstotliwościach. Jest to szczególnie istotne w systemach szybkiej komunikacji, modułach IoT i zaawansowanych czujnikach.
Upraszcza montaż i ogranicza błędy w okablowaniu.
Zapewnia doskonałą wydajność rozpraszania ciepła.
Umożliwia tworzenie lekkich i zminiaturyzowanych zespołów elektronicznych.
Obsługuje zautomatyzowaną produkcję z wysokimi wskaźnikami wydajności.
Elektronika użytkowa: smartfony, tablety, składane wyświetlacze, aparaty fotograficzne.
Sprzęt medyczny: rozruszniki serca, systemy obrazowania diagnostycznego, biosensory.
Elektronika samochodowa: Tablice przyrządów, oświetlenie LED, systemy poduszek powietrznych.
Automatyka przemysłowa: panele sterowania, ramiona robotyczne i inteligentne czujniki.
Dzięki integracji tych możliwości płytki PCB FPC są nie tylko elementem technologicznym, ale strategiczną przewagą projektową, która definiuje innowacyjność produktów i konkurencyjność we współczesnej produkcji elektroniki.
Wybór odpowiedniego dostawcy PCB FPC jest niezbędny do osiągnięcia stabilnej wydajności produktu i długoterminowej niezawodności. Oceniając producenta, należy wziąć pod uwagę następujące aspekty:
Upewnij się, że producent jest wyposażony w zaawansowane wiertarki laserowe, precyzyjne systemy trawienia i automatyczną kontrolę optyczną (AOI), aby zachować dokładność i spójność wymiarową.
Najwyższej jakości płytki PCB FPC zależą od certyfikowanych materiałów, takich jak folie poliimidowe Dupont™ lub Panasonic™, w połączeniu z foliami miedzianymi o wysokiej czystości. Rygorystyczne procesy kontroli jakości, takie jak zgodność z normą IPC klasy 3 i certyfikacja ISO 9001, są wskaźnikami niezawodności produkcji.
Profesjonalny dostawca powinien oferować pełne wsparcie techniczne — od projektowania układu obwodów na wczesnym etapie po symulację impedancji, prototypowanie i produkcję masową — zapewniając, że produkt końcowy spełnia wymagania zarówno dotyczące wydajności, jak i kosztów.
Niezawodne płytki PCB FPC przechodzą wiele procesów testowych, w tym:
Testowanie elektryczne (test E) pod kątem wykrywania przerwy/zwarcia.
Próby zginania i zginania w celu potwierdzenia wytrzymałości mechanicznej.
Testy szoku termicznego i starzenia pod kątem trwałości środowiskowej.
Kontrola mikroskopowa pod kątem jednorodności śladu i jakości przyczepności.
Wybierając doświadczonego i certyfikowanego dostawcę, możesz znacznie zmniejszyć ryzyko produkcyjne, poprawić niezawodność i zoptymalizować czas wprowadzenia produktu na rynek.
P1: Jaka jest różnica między płytką FPC a sztywną płytką drukowaną?
Odpowiedź 1: Główna różnica polega na elastyczności i strukturze. W płytkach drukowanych FPC stosuje się elastyczne materiały, takie jak poliimid, które umożliwiają zginanie i składanie, natomiast sztywne płytki PCB są wykonane z litego podłoża FR-4. Płytki PCB FPC idealnie nadają się do urządzeń kompaktowych lub ruchomych, natomiast sztywne PCB stosuje się do konstrukcji statycznych i dużych.
P2: Czy płytki PCB FPC poradzą sobie z aplikacjami wysokoprądowymi?
A2: Tak, przy odpowiedniej grubości miedzi i zarządzaniu temperaturą płytki PCB FPC mogą skutecznie wytrzymać wysoki prąd. Wielowarstwowe FPC ze wzmocnioną miedzią mogą wytrzymać duże obciążenia w samochodach, modułach mocy i przemysłowych systemach sterowania.
W epoce, w której elastyczność, niezawodność i precyzja definiują postęp technologiczny, płytki drukowane FPC odgrywają niezastąpioną rolę w zasilaniu urządzeń elektronicznych nowej generacji. Ich zdolność do łączenia lekkiej konstrukcji, dużej wydajności i możliwości dostosowania projektu czyni je kamieniem węgielnym innowacji w różnych branżach — od elektroniki użytkowej po technologię medyczną i nie tylko.
Na Fanway, specjalizujemy się w dostarczaniu niestandardowych rozwiązań PCB FPC, które spełniają najbardziej wymagające standardy przemysłowe. Dzięki zaawansowanym zakładom produkcyjnym, rygorystycznym testom jakości i zaangażowaniu w zadowolenie klienta, Fanway gwarantuje, że każdy elastyczny obwód zapewnia najwyższą wydajność i długoterminową trwałość.
Jeśli opracowujesz wysokowydajną elektronikę i szukasz niezawodnego partnera FPC PCB, nie wahaj sięskontaktuj się z namiDzisiaj. Zespół inżynierów Fanway zapewni fachowe wskazówki, wsparcie projektowe i kompleksowe usługi produkcyjne, aby wprowadzić w życie Twoje innowacyjne pomysły.
-
