Elastyczne płytki drukowane (PCB FPC) są w centrum dzisiejszego szybko rozwijającego się przemysłu elektronicznego. Gdy urządzenia stają się mniejsze, lżejsze i mocniejsze,FPC PCBTechnologia stała się kluczowym rozwiązaniem dla osiągnięcia kompaktowych projektów bez uszczerbku dla wydajności. Nurkując głęboko w specyfikacje materialne, parametry wydajności i zaawansowane techniki produkcyjne, zapewnimy Ci jasne zrozumienie ich zalet i pomożemy podejmować świadome decyzje dotyczące następnego projektu.

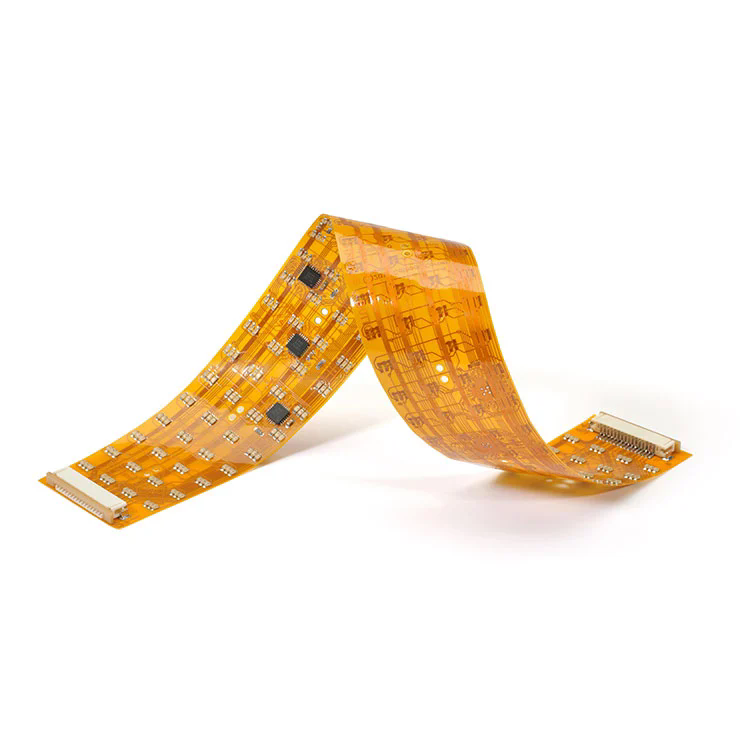

PCB FPC (elastyczna płyta drukowana) to wysoce przystosowalne elektroniczne połączenie wykonane z cienkich, elastycznych materiałów. W przeciwieństwie do tradycyjnych sztywnych PCB, FPC mogą się zginać, składać i skręcić, umożliwiając producentom projektowanie mniejszych i bardziej lekkich urządzeń bez narażania wydajności elektrycznej.
Struktura zazwyczaj obejmuje:
Materiał podstawowy: folia poliimidowa (PI) lub poliester (PET) dla elastyczności.
Warstwa przewodzącego: folia miedziana do wydajnej transmisji prądowej.
Warstwa kleju: zapewnia silne wiązanie między miedź i podłożem.
Nakładka ochronna: zapewnia izolację i ochronę mechaniczną.
PCB FPC działa jak tradycyjna PCB, ale oferuje elastyczność mechaniczną. Po zintegrowaniu z urządzeniem może łączyć różne komponenty elektroniczne w przestrzeni dynamicznych lub ograniczonych. Na przykład w smartfonach PCB FPC łączą płytę główną z wyświetlaczem za pomocą mechanizmów zawiasowych przy jednoczesnym utrzymaniu stabilnej transmisji sygnału.
PCB FPC Fanway są zaprojektowane z myślą o precyzji i niezawodności. Poniżej znajduje się przegląd podstawowych specyfikacji:
| Parametr | Specyfikacja | Opis |
|---|---|---|
| Materiał podstawowy | Poliimid / PET | Zapewnia trwałość i wysoką elastyczność |
| Grubość miedzi | 1 unz / 2 uncji | Obsługuje różne aktualne zdolności |
| Liczba warstwy | 1–6 warstw | Obsługuje proste i złożone projekty obwodów |
| Wykończenie powierzchni | Enig / OSP / HASL | Chroni miedź i poprawia lutowanie |
| Min. Szerokość śledzenia | 0,05 mm | Umożliwia routing obwodu o dużej gęstości |
| Min. Rozmiar otworu | 0,1 mm | Nadaje się do zastosowań mikro-via |
| Temperatura operacyjna. | -40 ° C do +150 ° C. | Wykonuje niezawodnie w ekstremalnych środowiskach |
| Promień zakrętu | Tak niskie jak 1 mm | Idealny do dynamicznych scenariuszy zginania |
| Kontrola impedancji | ± 10% tolerancja | Zapewnia stabilną integralność sygnału |
Parametry te sprawiają, że PCB FPC jest idealny dla branż wymagających miniaturyzacji, elastyczności i trwałości.
Unikalne zalety PCB FPC doprowadziły do powszechnego przyjęcia w wielu sektorach:
Smartfony i tablety: kompaktowe połączenia między wyświetlaczami, akumulatorami i procesorami.
Urządzenia do noszenia: Ultracienne FPC zapewniają bezproblemową integrację zegarków, urządzeń do śledzenia fitness i słuchawek VR.
Laptopy i konsole do gier: Elastyczne obwody o dużej gęstości poprawiają niezawodność sygnału w ciasnych obudowach.
ADAS & Infotainment: Elastyczne PCB zapewniają stabilne połączenia w ograniczonych przestrzeniach deski rozdzielczej.
Systemy oświetlenia LED: Ulepszona odporność na ciepło obsługuje wysokowydajne oświetlenie samochodowe.
Zarządzanie akumulatorami: FPC PCB wytrzymuje wibracje i fluktuacje temperatury w EVS.
Urządzenia do obrazowania diagnostycznego: elastyczne projekty obsługują kompaktowe skanery medyczne.
Monitory zdrowotne do noszenia: lekkie i biokompatybilne obwody umożliwiają projekty przyjazne dla pacjentów.
Narzędzia chirurgiczne: Precyzyjne instrumenty mocy o wysokiej wydajności FPCS w operatorach minimalnie inwazyjnych.
Robotyka i automatyzacja: dynamiczna zdolność zginania umożliwia integrację ramion robotycznych.
Instrumenty lotnicze: Ekstremalna oporność temperatury zapewnia długoterminową niezawodność.
Rozwiązania 5G i IoT: szybka transmisja sygnału obsługuje sieci nowej generacji.
PCB FPC zapewnia kilka korzyści, które sprawiają, że są niezbędne w zaawansowanej elektronice:
Zastępując nieporęczne wiązki przewodów, FPC znacznie zmniejszają ogólny rozmiar i wagę urządzenia.
Zgadają, składają i skręcają bez utraty wydajności, umożliwiając kompaktowe układy w złożonych zespołach.
Przy mniejszej liczbie punktów połączeń i połączeń lutowniczych FPC minimalizują ryzyko awarii i poprawiają długowieczność.
Zaprojektowane tak, aby wytrzymać ekstremalne warunki środowiskowe, są idealne do zastosowań motoryzacyjnych, lotniczych i przemysłowych.
Kontrolowana impedancja zapewnia wydajne, stabilne i niezawodne wydajność sygnału o wysokiej częstotliwości.
Produkcja wysokiej jakości PCB FPC obejmuje najnowocześniejsze technologie:
Wiercenie laserowe: osiąga ultra-fine mikro-wiaski dla połączeń o wysokiej gęstości.
Automatyczna kontrola optyczna (AOI): Zapewnia bez wad produkcji i stałą jakość.
Procesy galwanizacyjne: zwiększa przyczepność miedzi i trwałość.
Zastosowanie CoverLay & Nakładowanie: Zapewnia dodatkową ochronę przed naprężeniem mechanicznym.
Testowanie kontroli impedancji: gwarantuje stabilną wydajność sygnału dla obwodów dużych prędkości.
Odp.: Główna różnica polega na elastyczności. Sztywne PCB są ustalane i stosowane w zespołach statycznych, podczas gdy PCB FPC mogą się zginać, składać i skręcać bez uszkodzeń, dzięki czemu są odpowiednie do dynamicznych lub kompaktowych środowisk, takich jak smartfony, urządzenia do noszenia i pulpity samochodowe.
Odp.: Wysokiej jakości PCB FPC, takie jak te produkowane przez Fanway, są zaprojektowane w celu wytrzymania ekstremalnych warunków. Z temperaturą roboczą wynoszącą od -40 ° C do +150 ° C i zwiększoną odporność na wibracje, mogą one niezawodnie działać przez ponad 10 lat w wymagających aplikacjach, takich jak elektronika samochodowa i oprzyrządowanie lotnicze.
Z dziesięcioleciami wiedzy specjalistycznej w zakresie elastycznej produkcji obwodów,FanwayZapewnia rozwiązywanie roztworów PCB o wysokiej precyzy, niezawodne i dostosowywane. Nasze zaawansowane obiekty produkcyjne, ścisła kontrola jakości i innowacyjna inżynieria pozwalają nam dostarczać produkty, które spełniają rozwijające się wymagania branż na całym świecie.
Niezależnie od tego, czy potrzebujesz prototypu jednowarstwowego, czy elastycznego rozwiązania wielowarstwowego dla aplikacji o wysokiej częstotliwości, Fanway zapewnia zoptymalizowanie każdej płyty drukowanej pod kątem wydajności, niezawodności i opłacalności.
Jeśli chcesz zintegrować rozwiązania PCB FPC z produktami,Skontaktuj się z namidzisiaj, aby omówić wymagania projektu. Nasz zespół inżynierski jest gotowy pomóc Ci osiągnąć projekty nowej generacji dzięki najnowocześniejszej technologii.
