JakiśSzablon SMTjest jednym z najważniejszych, choć często niedocenianych elementów nowoczesnej produkcji elektroniki. Bezpośrednio określa dokładność osadzania pasty lutowniczej, wyrównanie komponentów i ogólną wydajność montażu PCB. W tym obszernym przewodniku dowiesz się, czym jest szablon SMT, jak działa, jakie są dostępne typy i materiały oraz dlaczego odgrywa on decydującą rolę w uzyskiwaniu niezawodnej produkcji w technologii montażu powierzchniowego (SMT).

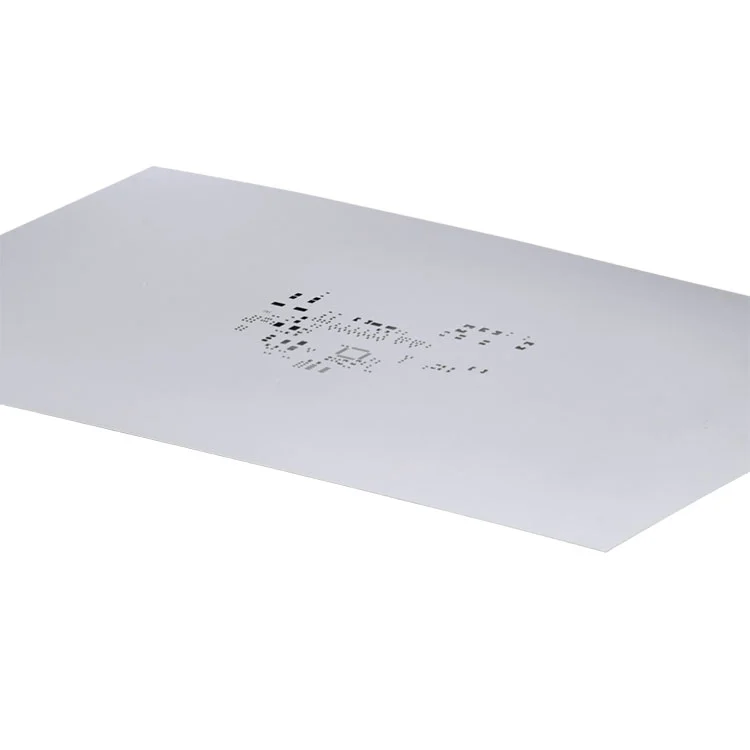

Szablon SMT to precyzyjnie wykonany arkusz blachy używany na etapie drukowania pasty lutowniczej w montażu powierzchniowym. Zawiera wycięte laserowo otwory, które dokładnie odpowiadają polom lutowniczym na płytce drukowanej (PCB). Podczas produkcji pasta lutownicza jest nakładana na powierzchnię szablonu, umożliwiając kontrolowaną ilość pasty przedostawanie się przez każdy otwór i osadzanie się na podkładkach PCB.
Dokładność tego procesu ma bezpośredni wpływ na integralność złącza lutowanego, dokładność rozmieszczenia komponentów i długoterminową niezawodność produktu. Dla producentów takich jakShenzhen Fanway Technology Co., Ltd, Szablony SMT nie są materiałami eksploatacyjnymi, ale precyzyjnymi narzędziami, które definiują stabilność procesu.
Proces drukowania pasty lutowniczej jest odpowiedzialny za ponad 60% defektów SMT, jeśli nie jest odpowiednio kontrolowany. Zoptymalizowany szablon SMT zapewnia:
Bez dobrze zaprojektowanego szablonu SMT nawet najbardziej zaawansowane maszyny typu pick-and-place nie są w stanie skompensować niedokładności druku.
Szablony SMT są klasyfikowane na podstawie konstrukcji, metody montażu i scenariusza zastosowania. Do najpopularniejszych kategorii należą:
Wybór materiału ma bezpośredni wpływ na żywotność szablonu, konsystencję druku i skuteczność czyszczenia. Najczęściej stosowanym materiałem jest stal nierdzewna ze względu na jej trwałość i gładkość powierzchni.
| Tworzywo | Zalety | Typowy przypadek użycia |
|---|---|---|
| Stal nierdzewna | Wysoka trwałość, gładkie ścianki otworów | Produkcja masowa |
| Nikiel | Doskonała wydajność wydania | Komponenty o drobnej podziałce |
| Mosiądz | Niższy koszt | Krótkotrwałe użycie |
Konstrukcja szablonu zapewnia równowagę pomiędzy kontrolą objętości lutowia a wydajnością uwalniania pasty. Kluczowe czynniki projektowe obejmują:
Zaawansowani producenci, npShenzhen Fanway Technology Co., Ltdpostępuj zgodnie z wytycznymi IPC, aby zapewnić optymalną wydajność przenoszenia pasty i długoterminową powtarzalność procesu.
| Typ szablonu | Precyzja | Koszt | Zalecana objętość |
|---|---|---|---|
| Oprawiony | Bardzo wysoki | Średni | Produkcja wielkoseryjna |
| Bezszkieletowy | Wysoki | Niski | Produkcja średnionakładowa |
| Prototyp | Średni | Bardzo niski | Testowanie na małą skalę |
Szablony SMT są szeroko stosowane w różnych gałęziach przemysłu, w tym w elektronice użytkowej, elektronice samochodowej, urządzeniach medycznych, przemysłowych systemach sterowania i telekomunikacji. Każda aplikacja wymagająca precyzyjnego osadzania pasty lutowniczej opiera się na odpowiednio zaprojektowanym szablonie SMT.
Z punktu widzenia EEAT szablony SMT demonstrują:
Do czego służy szablon SMT?
Szablon SMT służy do dokładnego nakładania pasty lutowniczej na podkładki PCB przed umieszczeniem komponentów, zapewniając niezawodne połączenia lutowane.
Dlaczego grubość szablonu SMT ma znaczenie?
Grubość szablonu kontroluje objętość lutowia; niewłaściwa grubość może spowodować niewystarczające lutowanie lub wady mostkowania.
Który typ szablonu SMT jest najlepszy do produkcji masowej?
Oprawione szablony SMT najlepiej nadają się do masowej produkcji ze względu na ich stabilność i powtarzalność.
Jak często należy wymieniać szablon SMT?
Wymiana zależy od sposobu użytkowania, częstotliwości czyszczenia i jakości materiału, ale wysokiej jakości szablony mogą wytrzymać dziesiątki tysięcy cykli.
Jakie standardy kierują projektowaniem szablonów SMT?
IPC-7525 i IPC-A-610 to powszechnie uznawane standardy określające zasady projektowania szablonów i stosowania pasty lutowniczej.
