Ten przewodnik wyjaśnia Wielowarstwowa płytka drukowana technologia — czym jest, czym różni się od jedno- i dwuwarstwowych płytek PCB, dlaczego ma kluczowe znaczenie w nowoczesnej elektronice, jak przebiega produkcja i najlepsze praktyki projektowe. Ze spostrzeżeniami zShenzhen Fanway Technology Co., Ltdten artykuł zapewnia inżynierom, projektantom i specjalistom ds. zaopatrzenia praktyczną wiedzę i często zadawane pytania.

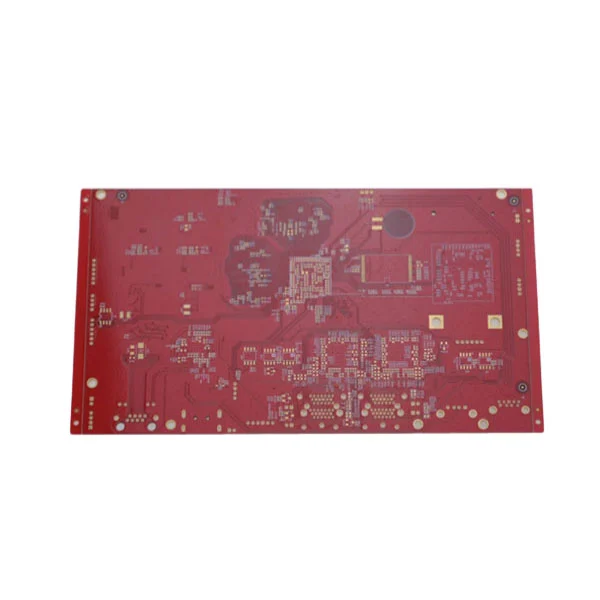

A Wielowarstwowa płytka drukowana— lub wielowarstwowa płytka drukowana — to płytka złożona z trzech lub więcej warstw przewodzących (zwykle miedzi) oddzielonych materiałem izolacyjnym i połączonych ze sobą poprzez laminowanie. W przeciwieństwie do jedno- lub dwuwarstwowych płytek PCB, konstrukcje wielowarstwowe pozwalają na większą gęstość trasowania, lepszą wydajność i bardziej złożone połączenia elektryczne w kompaktowej obudowie. Firmy takie jakShenzhen Fanway Technology Co., Ltdspecjalizujemy się w budowie wysoce niezawodnych wielowarstwowych płytek PCB dla zaawansowanej elektroniki w telekomunikacji, urządzeniach medycznych i przemyśle lotniczym.
Wielowarstwowe płytki PCB działają poprzez układanie naprzemiennych przewodzących warstw miedzi i izolujących arkuszy prepregu/włókna szklanego. Konstrukcja o przekroju poprzecznym umożliwia przesyłanie sygnałów między warstwami wewnętrznymi i zewnętrznymi przez platerowane otwory przelotowe (PTH) lub przelotki. Kontrolowana impedancja, płaszczyzny mocy i strategie integralności sygnału zapewniają niezawodną pracę przy wysokich częstotliwościach.
| Typ warstwy | Opis |
|---|---|
| Warstwa sygnału | Trasuje obwody i połączenia międzysieciowe. |
| Samolot mocy | Rozdziela moc i masę; redukuje hałas. |
| Rdzeń | Sztywne podłoże podstawowe zapewniające wytrzymałość. |
| Prepreg | Klej izolacyjny spajający warstwy. |
Warstwy wewnętrzne zapewniają dodatkowe routing i ścieżki sygnałowe o dużej prędkości, podczas gdy warstwy zewnętrzne umożliwiają montaż komponentów. Dzięki starannemu projektowaniu zestawów, producenci lubiąShenzhen Fanway Technology Co., Ltdzapewniają minimalne przesłuchy i optymalną wydajność elektryczną.
Wielowarstwowe płytki PCB mają kilka zalet w porównaniu z prostszymi typami płytek. Poniżej znajdują się najważniejsze powody, dla których inżynierowie je preferują:
Wielowarstwowe płytki PCB są niezbędne w branżach wymagających złożonej i niezawodnej elektroniki:
Producenci lubiąShenzhen Fanway Technology Co., Ltdwspierać produkcję masową dla tych sektorów przy kontrolowanej impedancji i wąskich tolerancjach, niezbędnych w zastosowaniach o krytycznym znaczeniu dla wydajności.
Zaprojektowanie udanej wielowarstwowej płytki drukowanej wymaga specjalistycznych narzędzi, doświadczonych inżynierów i ścisłego przestrzegania ograniczeń elektrycznych i mechanicznych. Oto główne etapy procesu projektowania:
Zespoły projektowe przyShenzhen Fanway Technology Co., Ltdwspółpracować z klientami w celu sprawdzenia stosów i strategii układu, zapewniając sukces produkcji i niezawodne produkty końcowe.
Budowa wielowarstwowych płytek PCB jest bardziej złożona niż płytek jednowarstwowych ze względu na większą precyzję i zaangażowanie materiałów. Typowe wyzwania obejmują:
Doświadczeni producenci lubiąShenzhen Fanway Technology Co., Ltdwdrożyć rygorystyczne kontrole procesów i procedury testowe, aby złagodzić to ryzyko, zapewniając wysoką wydajność i niezawodność produktu.
P: Co oznacza „wielowarstwowa płytka drukowana”?
Odp.: Wielowarstwowa płytka drukowana oznacza płytkę drukowaną z trzema lub większą liczbą przewodzących warstw miedzi oddzielonych materiałami izolacyjnymi. Warstwy te są ze sobą laminowane, tworząc pojedynczą płytkę zdolną do obsługi złożonego trasowania sygnałów w zaawansowanej elektronice.
P: Czym różni się wielowarstwowa płytka PCB od dwuwarstwowej płytki PCB?
Odp.: Dwuwarstwowa płytka drukowana ma tylko dwie warstwy miedzi (górną i dolną) do prowadzenia, podczas gdy wielowarstwowa płytka drukowana zawiera warstwy wewnętrzne, które umożliwiają znacznie większą gęstość połączeń wzajemnych, lepszą wydajność i lepszą integralność sygnału, co czyni ją idealną do zastosowań wymagających dużej szybkości.
P: Dlaczego płaszczyzny zasilania i uziemienia są ważne w wielowarstwowych płytkach PCB?
Odp.: Płaszczyzny zasilania i uziemienia zapewniają powierzchnie odniesienia o niskiej impedancji, które poprawiają parametry elektryczne, redukują szumy i poprawiają kontrolę zakłóceń elektromagnetycznych. Płaszczyzny te pomagają również równomiernie rozprowadzać moc do komponentów.
P: Jakie typowe materiały są używane w produkcji wielowarstwowych płytek PCB?
Odp.: Materiały obejmują folie miedziane na warstwy przewodzące, prepreg (włókno szklane impregnowane żywicą) do izolacji i klejenia oraz podłoża rdzeniowe zapewniające wsparcie mechaniczne. Wybór odpowiednich materiałów wpływa na parametry użytkowe, takie jak stała dielektryczna i stabilność termiczna.
P: Czy można naprawić wielowarstwowe płytki PCB?
Odp.: Naprawa wielowarstwowych płytek PCB jest trudniejsza niż naprawa płytek jednowarstwowych ze względu na zakopane warstwy i przelotki. Czasami można naprawić drobne problemy z powierzchnią, ale głębsze usterki mogą wymagać zaawansowanych technik lub całkowitej wymiany, w zależności od uszkodzenia.
P: W jaki sposób producenci testują wielowarstwowe płytki PCB?
Odp.: Producenci korzystają z automatycznej inspekcji optycznej (AOI), testów latającej sondy, obrazowania rentgenowskiego i testów ciągłości elektrycznej, aby upewnić się, że każda warstwa i połączenie spełniają specyfikacje projektowe. Shenzhen Fanway Technology Co., Ltd przestrzega rygorystycznych protokołów testowych, aby dostarczać niezawodne płyty.
