Ceramiczne PCB(płytki drukowane) szybko zyskują na popularności w branżach wymagających wysokiej wydajności termicznej, niezawodności i miniaturyzacji. W przeciwieństwie do tradycyjnych płytek FR4, ceramiczne płytki PCB wykorzystują jako podłoże materiały ceramiczne, oferując doskonałe odprowadzanie ciepła, wytrzymałość mechaniczną i izolację elektryczną.

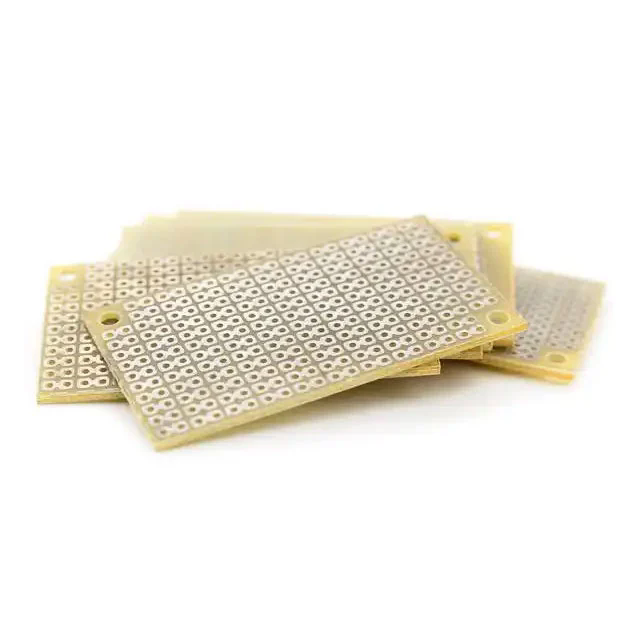

Ceramiczne płytki PCB to wyspecjalizowane płytki drukowane, w których jako podłoże bazowe wykorzystuje się materiały ceramiczne — zwykle tlenek glinu (Al₂O₃), azotek glinu (AlN) lub tlenek berylu (BeO). Materiały te zostały wybrane ze względu na ich wyjątkową przewodność cieplną, izolację elektryczną i stabilność w warunkach wysokiej temperatury.
Kluczowe cechy i parametry płytek ceramicznych:
| Parametr | Typowy zakres/specyfikacja | Opis |
|---|---|---|
| Materiał podłoża | Al₂o₃, AlN, BEAO Beo | Określa przewodność cieplną i właściwości elektroizolacyjne |
| Przewodność cieplna | 20–200 W/m·K | Efektywne odprowadzanie ciepła dla komponentów o dużej mocy |
| Stała dielektryczna (εr) | 8-9 (al₂Oo), 8,5-9 (ALN) | Zapewnia integralność sygnału w zastosowaniach o wysokiej częstotliwości |
| Współczynnik rozszerzalności cieplnej (CTE) | 6–7 ppm/°C | Zmniejsza naprężenia pomiędzy płytką drukowaną a zamontowanymi komponentami |
| Maksymalna temperatura robocza | 450–1000°C | Obsługuje działanie w wysokiej temperaturze bez degradacji podłoża |
| Grubość | 0,2–3,0 mm | Obsługuje zarówno cienkie, jak i sztywne konstrukcje |
| Warstwa miedzi | 35–105 µm | Zapewnia wystarczającą obciążalność prądową |
| Wykończenie powierzchni | Złoto, nikiel, cyna, srebro | Zapewnia niezawodność lutowania i wieloletnią trwałość |
Ceramiczne PCB są często podzielone na kategorieMiedź łączona bezpośrednio (DBC), Aktywne lutowanie metali (AMB), ITechnologia grubej foliideski. Każdy typ zaspokaja specyficzne potrzeby, od wysokoprądowych modułów mocy po urządzenia mikroelektroniczne, oferując unikalne zalety w zakresie zarządzania temperaturą i wytrzymałości mechanicznej.
Doskonałe odprowadzanie ciepła:
Diody LED dużej mocy, moduły RF i elektronika mocy generują znaczną ilość ciepła. Ceramiczne płytki PCB zapewniają wydajne ścieżki termiczne, zapobiegając przegrzaniu, poprawiając trwałość i utrzymując stabilną wydajność w warunkach dużego obciążenia. Na przykład ceramiczne płytki PCB na bazie azotku glinu mogą przekraczać poziom przewodności cieplnej wynoszący 200 W/m·K, czyli znacznie przewyższający standardowe płytki FR4 (~0,3 W/m·K).
Stabilność wysokiej częstotliwości:
Podłoża ceramiczne charakteryzują się niską stratą dielektryczną, co zapewnia minimalne tłumienie sygnału w obwodach wysokiej częstotliwości. Dzięki temu idealnie nadają się do zastosowań RF, modułów 5G i urządzeń komunikacji satelitarnej.
Stabilność mechaniczna i chemiczna:
Ceramika jest odporna na korozję, wilgoć i szok termiczny, co ma kluczowe znaczenie w środowiskach motoryzacyjnych, lotniczych i przemysłowych, gdzie płytki PCB są narażone na trudne warunki.
Miniaturyzacja i projekty o dużej gęstości:
Wraz z pojawieniem się kompaktowych urządzeń elektronicznych, ceramiczne płytki PCB umożliwiają ciaśniejsze rozmieszczenie komponentów bez pogarszania zarządzania ciepłem. Ich sztywność strukturalna pozwala na wytrzymanie ciężkich komponentów o dużej gęstości.
Niezawodność długoterminowa:
Ceramiczne płytki PCB zachowują wydajność przez dłuższy czas, nawet w wysokich temperaturach i obciążeniach mechanicznych, co zmniejsza potrzebę częstych wymian lub awarii systemu.
Ceramiczne płytki PCB są integralną częścią sektorów wymagających zarówno wysokiej wydajności cieplnej, jak i precyzyjnej inżynierii. Kluczowe zastosowania obejmują:
Oświetlenie LED:Diody LED dużej mocy korzystają z doskonałego odprowadzania ciepła przez ceramiczne płytki PCB, co zwiększa jasność i żywotność.
Elektronika mocy:Falowniki, przetwornice i sterowniki silników wykorzystują ceramiczne płytki PCB DBC do zarządzania prądem i ciepłem.
Przemysł motoryzacyjny:Pojazdy elektryczne i systemy hybrydowe wykorzystują ceramiczne płytki PCB w modułach zarządzania akumulatorami i układem napędowym.
Telekomunikacja:Urządzenia RF i 5G wymagają stabilnej transmisji sygnału przy wysokich częstotliwościach, którą można osiągnąć przy użyciu podłoży ceramicznych o niskich stratach.
Urządzenia medyczne:Obwody o wysokiej niezawodności do systemów obrazowania, laserów i diagnostyki wykorzystują ceramiczne płytki PCB do utrzymywania precyzyjnych operacji w wysokich temperaturach.
Pojawiające się trendy:
Integracja z elastyczną elektroniką:Łączenie ceramicznych płytek PCB z elastycznymi podłożami umożliwia hybrydowe projekty urządzeń ubieralnych i kompaktowej robotyki.
Zaawansowane zarządzanie temperaturą:Aby jeszcze bardziej zwiększyć wydajność, obok ceramicznych płytek PCB wdrażane są innowacje, takie jak wbudowane rurki cieplne lub chłodzenie mikrokanałowe.
Miniaturyzacja modułów dużej mocy:Podłoża ceramiczne obsługują połączenia wzajemne o dużej gęstości w małych obudowach, umożliwiając tworzenie elektroniki użytkowej i sprzętu przemysłowego nowej generacji.
Ekologiczna produkcja:Ekologiczne techniki produkcji ceramicznych płytek PCB zyskują na popularności, zmniejszając wpływ na środowisko przy jednoczesnym zachowaniu wysokiej wydajności.
P1: Jakie są zalety stosowania płytek ceramicznych w porównaniu z płytkami PCB z rdzeniem metalowym?
A1:Ceramiczne płytki PCB zapewniają doskonałą przewodność cieplną, mniejsze straty dielektryczne, wyższą odporność na temperaturę i większą stabilność mechaniczną w porównaniu do płytek PCB z rdzeniem metalowym. Podczas gdy rdzenie metalowe doskonale rozprowadzają ciepło, ceramika zapewnia precyzyjne zarządzanie temperaturą w zlokalizowanych gorących punktach i jednocześnie utrzymuje izolację elektryczną.
P2: Jak grubość ceramicznej płytki PCB wpływa na jej wydajność?
A2:Grubsze podłoża ceramiczne poprawiają wytrzymałość mechaniczną i umożliwiają wyższą obciążalność prądową, ale mogą nieznacznie zmniejszyć wydajność rozpraszania ciepła na jednostkę grubości. Wybór optymalnej grubości równoważy sztywność, wydajność termiczną i wykonalność produkcyjną dla zamierzonego zastosowania.
P3: Czy ceramiczne płytki PCB mogą być stosowane w zastosowaniach wymagających wysokiej częstotliwości?
A3:Tak, ceramiczne płytki PCB charakteryzują się niskimi stratami dielektrycznymi i stabilną przenikalnością elektryczną, co czyni je idealnymi do obwodów RF, modułów 5G i zastosowań mikrofalowych, gdzie integralność sygnału ma kluczowe znaczenie.
P4: Czy ceramiczne płytki PCB są droższe od tradycyjnych płytek FR4?
A4:Tak, ceramiczne płytki PCB zazwyczaj wiążą się z wyższymi kosztami początkowymi ze względu na złożoność materiału i przetwarzania. Jednak długoterminowa niezawodność, sprawność cieplna i zmniejszona awaryjność często uzasadniają inwestycję, szczególnie w zastosowaniach o dużej mocy lub wysokiej częstotliwości.
P5: Jakie są różnice między ceramicznymi płytkami PCB DBC, AMB i grubowarstwowymi?
A5:Płyty DBC zawierają miedź bezpośrednio połączoną z ceramiką, zapewniając doskonałe przewodnictwo cieplne dla urządzeń zasilających. Płyty AMB wykorzystują techniki lutowania twardego w celu uzyskania silnych połączeń termicznych i elektrycznych. Grubowarstwowe ceramiczne płytki drukowane opierają się na drukowanych pastach przewodzących, odpowiednich do kompaktowych, wielowarstwowych obwodów.
Fanwayspecjalizuje się w wysokowydajnych ceramicznych płytkach drukowanych dostosowanych do zaawansowanej elektroniki. Firma łączy najwyższej jakości materiały ceramiczne z precyzyjnymi procesami produkcyjnymi, aby zapewnić doskonałe zarządzanie ciepłem, stabilność sygnału i niezawodność mechaniczną. Oferując pełne spektrum rozwiązań płytek ceramicznych – w tym warianty DBC, AMB i grubowarstwowe – Fanway spełnia różnorodne potrzeby branż, od oświetlenia LED po elektronikę samochodową.
Dzięki dziesięcioleciom doświadczenia i naciskowi na jakość, Fanway zapewnia zgodność każdej płyty z międzynarodowymi standardami, wspierając klientów w osiąganiu zoptymalizowanej wydajności termicznej, zwiększonej żywotności urządzeń i rozwiązań projektowych o dużej gęstości. W przypadku zapytań, wsparcia technicznego lub niestandardowych rozwiązań płytek ceramicznych,skontaktuj się z namijuż dziś, aby poznać innowacyjną ofertę Fanway i ulepszyć swoje projekty elektroniczne.
