Płytka drukowana (PCB)stanowi szkielet praktycznie wszystkich urządzeń elektronicznych — od gadżetów konsumenckich po przemysłowe systemy sterowania. Płytka zapewnia mechaniczne wsparcie i elektryczne połączenie pomiędzy elementami elektronicznymi. W dzisiejszym świecie napędzanym elektroniką projekt, materiał i jakość wykonania płytki PCB mają kluczowe znaczenie dla wydajności, niezawodności i kosztów.
Zapewniają kompaktowy, powtarzalny i niezawodny sposób łączenia komponentów.
Zapewniają integralność sygnału, dystrybucję mocy i zarządzanie temperaturą.
Wraz z trendami takimi jak miniaturyzacja, 5G, sztuczna inteligencja i IoT, zaawansowane płytki PCB (np. HDI, sztywne i elastyczne) stają się centralnym elementem innowacji.
Przewiduje się, że światowy rynek PCB osiągnie do 2032 r. ~117,53 miliardów dolarów, co będzie odzwierciedlać duży popyt.
Wybierając płytkę drukowaną, często stajesz przed wyborem pomiędzyFR4 (sztywny)IRigid-Flex (hybryda sztywnego + elastycznego). Wybór zależy od ograniczeń mechanicznych, elektrycznych i projektowych produktu. Poniżej znajdują się pytania typu „jak/dlaczego/co”, które pomogą Ci podjąć decyzję:
| Namysł | Kluczowe pytanie | Typowe wskazówki |
|---|---|---|
| Naprężenia mechaniczne i zginanie | Jak dużemu zginaniu lub zginaniu ulegnie płyta w całym cyklu życia? | Jeśli konieczne jest częste zginanie lub składanie, użyj Rigid-Flex; FR4, jeśli płyta pozostaje płaska. |
| Ograniczenia dotyczące przestrzeni i wagi | Dlaczego waga i zwartość mają kluczowe znaczenie? | Rigid-Flex może zmniejszyć potrzebę stosowania złączy i okablowania między płytkami, oszczędzając miejsce i wagę. |
| Koszt i wydajność | Jaki jest Twój budżet i oczekiwana wielkość? | FR4 jest prostszy i tańszy przy dużych nakładach; Rigid-Flex charakteryzuje się wyższą złożonością procesu i kosztami. |
| Integralność sygnału i liczba warstw | Ile warstw / jak gęste są Twoje ślady? | Obydwa mogą obsługiwać dużą liczbę warstw, ale sztywny flex może pomóc w prowadzeniu w ograniczonych przestrzeniach. |
| Termika, wibracje, niezawodność | Dlaczego warto priorytetowo traktować trwałość i niezawodność? | Rigid-Flex często działa lepiej w przypadku wstrząsów i wibracji, ale musi być starannie zaprojektowany. |
Przyjrzyjmy się teraz szczegółowo obu wariantom.

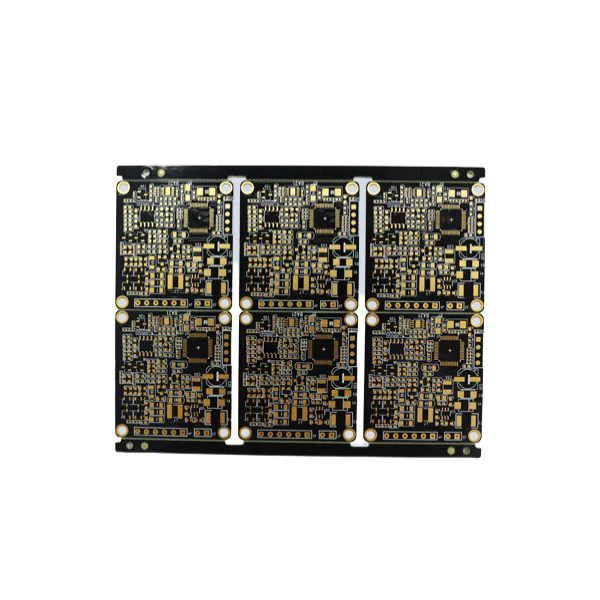

FR4 jest najczęściej stosowanym podłożem do sztywnych płytek PCB. „FR” oznaczaZmniejszający palność, a „4” to klasa materiału. Składa się z tkanej tkaniny z włókna szklanego ze spoiwem na bazie żywicy epoksydowej.
Poniżej znajduje się tabela typowychPłytka FR4parametry (liczby te mogą się różnić w zależności od dostawcy i klasy Tg):
| Parametr | Typowa wartość/zakres | Uwagi / znaczenie |
|---|---|---|
| Stała dielektryczna (Dk) | 3,8 – 4,8 (przy 1 MHz) | Wpływa na kontrolę impedancji i opóźnienie sygnału. |
| Współczynnik rozproszenia (Df) | ~ 0,009 (przy 1 MHz) | Styczna straty: utrata sygnału przy wysokiej częstotliwości. |
| Siła elektryczna | 800 – 1800 V/mil | Wytrzymałość na przebicie dielektryka. |
| Tg (temperatura zeszklenia) | 130°C, 140°C, 150°C, 170°C | Wyższa Tg zapewnia lepszą niezawodność termiczną. |
| Grubość deski | 0,4 mm – 3,2 mm (wspólne) | Zależy od ograniczeń mechanicznych/pasowania. |
| Grubość miedzi | 1 uncja (≈35 µm), 2 uncje, 3 uncje, 4 uncje | Cięższa miedź dla wyższych ścieżek prądowych. |
| Min. ślad/odstęp | ~4 mil (0,1 mm) lub lepiej | Zależnie od możliwości produkcyjnych. |
| Wykończenie powierzchni | ENIG, HASL, OSP, Immersion Ag itp. | Wpływa na lutowność, niezawodność. |
Elektronika użytkowa (smartfony, urządzenia do noszenia, urządzenia AGD)
Przemysłowe tablice sterujące, tablice AD, zasilacze
Gdy deska pozostaje płaska, bez konieczności składania i zginania
Nie można zginać ani zginać bez ryzyka pęknięcia lub rozwarstwienia (ze względu na sztywną strukturę szkła i żywicy epoksydowej)
W przypadku kompaktowej, wielosegmentowej elektroniki wymagającej elastycznych połączeń wzajemnych preferowany może być sztywny-flex

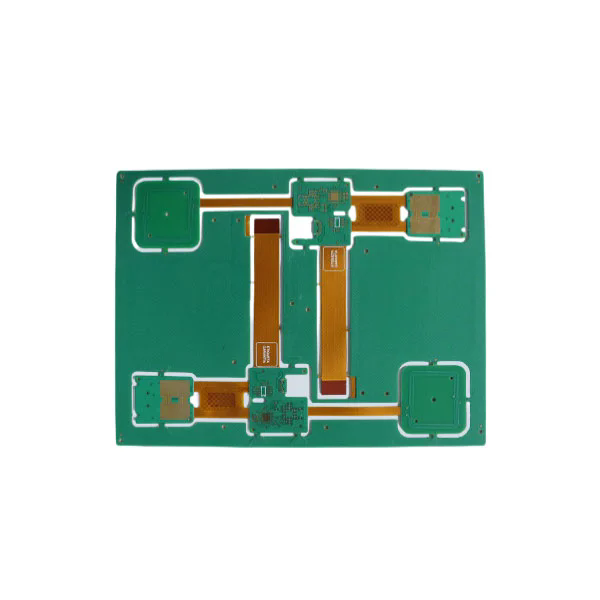

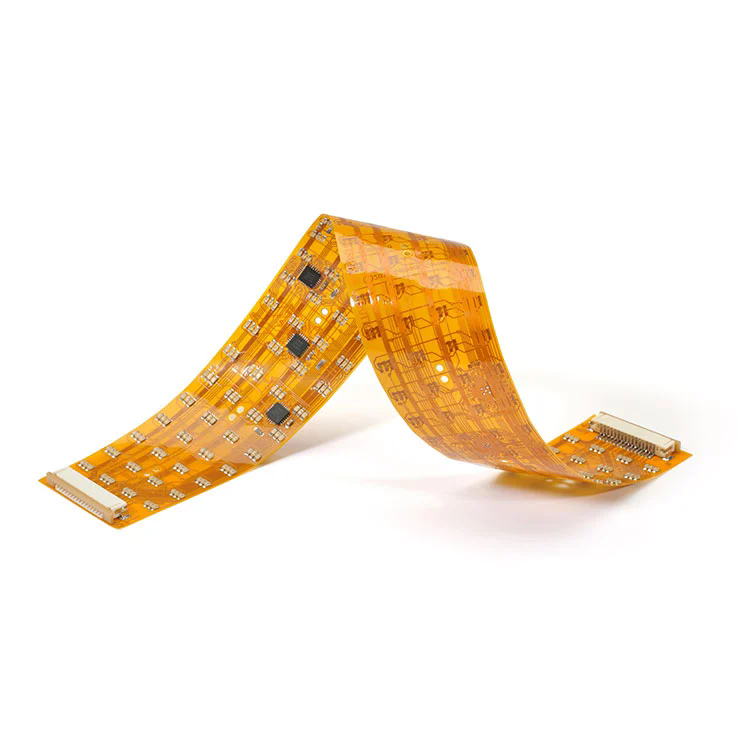

Sztywna, elastyczna płytka drukowanałączy sztywne sekcje obwodów (zwykle FR4) i elastyczne sekcje obwodów (poliimid, poliester itp.) w jednej zintegrowanej płytce. Umożliwia zginanie, składanie i strukturę 3D, zachowując jednocześnie sztywne wsparcie dla montażu komponentów.
Projekt musi starannie zarządzać strefami elastyczności (promień zgięcia, układanie warstw, przejścia miedziane)
Warstwy sztywne i elastyczne są laminowane poprzez kontrolowane łączenie i obróbkę adhezyjną.
Typowe materiały elastyczne: folie poliimidowe, folie coverlay, warstwy klejące
Kąt zagięcia na warstwę jest ograniczony (np. Poliimid często ~ 0,5–2 ° na warstwę).
Z referencji branżowych:
| Przedmiot | Parametr / Możliwości | Notatki |
|---|---|---|
| Grubość sztywnej + elastycznej płyty | 0,25 mm do 6,0 mm (łącznie) | Zależy od kombinacji warstw i struktury |
| Warstwy | W niektórych projektach aż do 32 warstw | Wielowarstwowe połączenie sztywne i elastyczne |
| Min. ślad/odstęp | 0,075 mm / 0,075 mm (≈ 3 milicale) | Obszar elastyczny o dużej gęstości |
| Minimalny rozmiar otworu/rozmiar podkładki | 0,10 mm / 0,35 mm | Do mikroprzelotek, otworów przelotowych itp. |
| Maksymalna grubość miedzi | 4 uncje (część sztywna) | Do dużych prądów o przekroju sztywnym |
| Flex miedź (część elastyczna) | 0,5 – 2 uncje | Lżejsza miedź w obszarze elastycznym |
| Opcje wykończenia powierzchni | ENIG, zanurzenie Ag, OSP, HASL itp. | Zarówno do sekcji sztywnych, jak i elastycznych |
| Przyczepność i laminowanie | Specjalny preparat zwiększający przyczepność (plazma, brązowy tlenek) | Aby zapewnić elastyczne i sztywne połączenie |
Doskonale sprawdza się w przypadku wysokich wibracji, wstrząsów i ograniczonych przestrzeni (np. w przemyśle lotniczym, urządzeniach medycznych)
Redukuje/eliminuje złącza i okablowanie między płytkami
Upraszcza montaż poprzez połączenie sztywnych i elastycznych funkcji w jednym elemencie
Umożliwia składanie obwodów 3D lub strukturę wielopłaszczyznową
Większa złożoność produkcji, większe ryzyko wydajności
Wymaga przemyślanego projektu, zwłaszcza w strefach elastycznych (promień zgięcia, odprężenie)
Koszt w przeliczeniu na płytkę jest wyższy, ale koszt systemu może zostać obniżony ze względu na mniejszą liczbę złączy, kabli i etapów montażu
P1: Jak gruba powinna być płytka PCB dla mojej aplikacji?
A1: Grubość PCB zależy od ograniczeń mechanicznych, termicznych i przestrzennych. Typowe sztywne płyty FR4 mają grubość od 0,4 mm do 3,2 mm. W konstrukcjach sztywnych i elastycznych łączna grubość często wynosi od 0,25 mm do 6,0 mm. Im cieńsza płyta, tym większa elastyczność, ale stabilność mechaniczna spada.
P2: Dlaczego warto wybrać sztywne i elastyczne płyty zamiast oddzielnych płyt sztywnych i elastycznych?
A2: Sztywny flex ogranicza liczbę złączy, okablowania i etapów montażu; poprawia niezawodność w przypadku wibracji i umożliwia kompaktowe składanie 3D. Integruje w jednej płycie zarówno sztywne strefy montażowe, jak i sekcje elastyczne.
P3: Jakie właściwości elektryczne FR4 najbardziej wpływają na integralność sygnału?
A3: Stała dielektryczna (Dk) wpływa na impedancję i prędkość propagacji; współczynnik rozproszenia (Df) wpływa na utratę sygnału, szczególnie przy wysokich częstotliwościach; grubość miedzi i geometria ścieżki również odgrywają kluczową rolę.
