Drukowane płyty obwodów(PCB) są cichym kręgosłupem dzisiejszej elektroniki. Niezależnie od tego, czy w smartfonie, systemie sterowania motoryzacyjnym, skanera medycznym czy modułem nawigacji lotniczej PCB zapewniają podkład fizyczny i elektryczny, który łączy wszystkie komponenty. Zrozumienie, jak działają, zaczyna się od rozpoznania zmiany, jaką wprowadzili na technologię. Przed PCB okablowanie było wykonywane ręcznie za pomocą połączeń punkt-punkt. Ta metoda była podatna nie tylko na błędy, ale także ograniczoną skalowalność. PCB rozwiązały te problemy, oferując znormalizowane i warstwowe struktury, które zapewniają kompaktową projekt, niezawodność i masową wydajność produkcji.
Jak dokładnie działają? U ich rdzenia PCB obsługują trzy główne cele:
Wsparcie mechaniczne- Zabezpieczenie komponentów na miejscu.
Połączenia elektryczne- Zapewnienie ścieżek przewodzących przepływu prądu.
Integralność sygnału- Zapewnienie, że sygnały elektroniczne podróżują z minimalną stratą lub zakłóceniami.

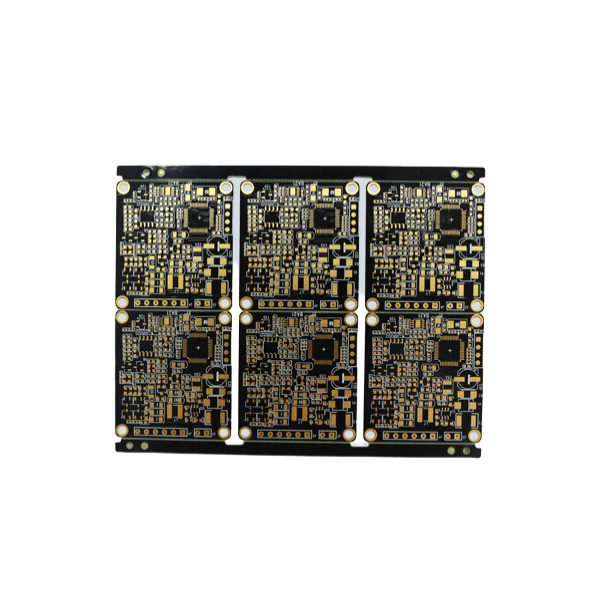

Konstrukcja obejmujesubstraty, zazwyczaj włókno szklane lub inne materiały, które działają jak warstwa izolacyjna. Ponadto folii miedziane są laminowane, wyryte na ścieżki i wykończone za pomocą ochrony. Rezultatem końcowym jest skrupulatnie zaprojektowana deska, na której można zamontować rezystory, kondensatory, mikroczipy i złącza.
PCB mogą być jednostronne, dwustronne lub wielowarstwowe w zależności od złożoności projektu. Wielowarstwowe PCB - czasy osiągające ponad 40 warstw - są niezbędne do zaawansowanego sprzętu do obliczeń i telekomunikacji, w których gęstość routingu sygnału ma kluczowe znaczenie. WłączająVias(Pionowe połączenia), które pozwalają sygnałom przechodzić przez różne warstwy przy jednoczesnym zachowaniu integralności wydajności.
Zarządzanie ciepłem jest kolejną kluczową rolą PCB. Projektując termiczne przelotki, ciepła lub specjalne zaleje miedzi, producenci upewniają się, że wrażliwe komponenty pozostają w bezpiecznych temperaturach roboczych. Bez takich rozważań projektowych ryzyko awarii systemu znacznie wzrasta.
Branże polegają na różnych rodzajach PCB dostosowanych do określonych zastosowań. Zrozumienie, w jaki sposób funkcja tych odmian zapewnia wgląd w to, dlaczego PCB pozostają niezbędne w globalnej produkcji elektroniki.
Jednostronne PCB: Są to najprostszy typ, z miedzianymi torami tylko po jednej stronie planszy. Są one opłacalne i szeroko stosowane w kalkulatorach, radiotelefonach i prostej elektronice użytkowej.
Dwustronne PCB: Wyposażając się w miedziane ścieżki po obu stronach, pozwalają one bardziej złożonymi projektami obwodów. Komponenty mogą być montowane po obu stronach, zwiększając gęstość.
Multilayer PCB: Zawierające trzy lub więcej warstw przewodzącej miedzi, płyty te obsługują bardzo złożone zastosowania. Smartfony, zaawansowane urządzenia medyczne i elektronika lotnicza często na nich polegają.
Sztywne PCB: Zbudowane na solidnych podłożach oferują stabilność i trwałość, czyniąc je powszechnymi w większości urządzeń elektronicznych.
Elastyczne PCB: Skonstruowane za pomocą materiałów, takich jak poliimid, mogą one skręcić i składać, idealne do urządzeń do noszenia i kompaktowej elektroniki.
Sztywne PCB: Hybryda, która łączy sztywne i elastyczne obszary, oferując jednocześnie stabilność strukturalną i elastyczność projektowania.
PCB o wysokiej częstotliwości: Wykonane ze specjalistycznych materiałów zapewniają dokładność sygnału dla aplikacji takich jak telekomunikacja i systemy radarowe.
Aby wyraźnie podkreślić profesjonalne parametry produktu, oto tabela podsumowująca:
| Parametr | Typowy zakres/specyfikacja | Przykład aplikacji |
|---|---|---|
| Materiał podstawowy | FR4, Poliimid, CEM-1, Rogers | Elektronika konsumpcyjna, sprzęt samochodowy, RF |
| Grubość miedzi | 0,5 uncji - 6 uncji | Tablice energetyczne, kontrola przemysłowa |
| Liczba warstwy | 1 - 40+ | Od zabawek do superkomputerów |
| Wykończenie powierzchni | HASL, ENIG, OSP, SREBRI ZMIOSOWANIA, TYLNOŚCI | Poprawia lutowalność, odporność na korozję |
| Minimalna szerokość śledzenia/odstępy | 2 - 4 mil (zaawansowane projekty poniżej 2 milionów możliwych) | Urządzenia dotyczące połączeń o wysokiej gęstości (HDI) |
| Temperatura robocza | -55 ° C do +150 ° C (specjalne projekty do 200 ° C +) | Lotnisko, kontrola wojskowa, przemysłowa |
| Stała dielektryczna (DK) | 2.2 - 4,5 w zależności od materiału | Transmisja sygnału o wysokiej częstotliwości |
| Przewodność cieplna | 0,25 - 2,0 W/mk (w zależności od substratu) | Obwody wrażliwe na ciepło |
Parametry te decydują o wydajności, trwałości i niezawodności każdej płytki drukowanej. Producenci ostrożnie wybierają specyfikacje na podstawie wymagań końcowych. Na przykład motoryzacyjna PCB ECU wymaga wyższej odporności na ciepło i tolerancję wibracji w porównaniu z prostą domową płytą oświetleniową LED.
Niezawodność drukowanej płyty drukowanej zależy nie tylko od projektowania, ale także od precyzyjnych procesów produkcyjnych. Wysokiej jakości PCB wymaga ścisłego przestrzegania międzynarodowych standardów, takich jak IPC-A-600 (akceptowalność płyt drukowanych). Proces zwykle zawiera następujące kroki:
Projektowanie i układ- Inżynierowie tworzą schemat i przetłumaczają go na pliki Gerber, które dyktują miedziane wzory, otwory wiertnicze i maski lutownicze.
Przygotowanie substratu- FR4 lub wybrany materiał jest wycinany i laminowany folią miedzianą.
Przeniesienie obrazu i trawienie- Wzory obwodów są drukowane, a niechciana miedź jest wytrawiana, pozostawiając przewodzące ścieżki.
Wiercenie i poszycie- Otwory są wiercone przelotkom i przewodom komponentów, a następnie wysadzane w celu zapewnienia przewodności.
Aplikacja maski lutowniczej- Nakładana jest ochronna warstwa polimeru, ślady izolacyjne i zapobieganie mostowaniu lutu.
Wykończenie powierzchni- HASL (Suning Sunder Holder), Enig (zanurzenie elektroelezyjne nikiel złota) lub inne wykończenia są stosowane w celu poprawy lutowości.
Drukowanie jedwabnika- Dodano oznaczenia referencyjne, logo i etykiety.
Testy elektryczne-Testowanie oparte na sondzie lub oprawie urządzeń zapewnia, że wszystkie połączenia są prawidłowe i nie ma szortów ani otwartych obwodów.
Ostateczna inspekcja i opakowanie- Tablice są sprawdzane wizualnie, mierzone i pakowane zgodnie z wymaganiami klientów.
Niezawodność jest dodatkowo wzmacniana przez techniki takie jak:
Kontrola impedancjiW przypadku szybkich obwodów cyfrowych.
Podkładki termiczneAby zoptymalizować lutowanie.
Technologia MicroviaDla kompaktowych PCB HDI.
Powłoki konformalnedla wilgoci i odporności na kurz.
Globalni producenci również wdrażająSystemy zarządzania jakościątakie jak ISO 9001, ISO/TS 16949 (motoryzacyjny) i AS9100 (loteria). Zapewniają one spójną wydajność i zgodność z wymagającymi branżami.
Przyszłość PCB nadal ewoluuje z szybkimi trendami technologicznymi. Pojawiające się aplikacje w5G, urządzenia napędzane przez AI, pojazdy elektryczne i IoTTablice popytu, które są cieńsze, szybsze i bardziej trwałe. Innowacje obejmują:
HDI (międzykonnect o wysokiej gęstości): Umożliwianie większej liczby komponentów w mniejszych przestrzeniach, umożliwiając smartfony i technologię noszenia.
Wbudowane komponenty: Integracja komponentów pasywnych i aktywnych bezpośrednio w warstwach PCB dla oszczędności przestrzeni.
Metalowe rdzeń PCB: Zastosowanie aluminiowych lub miedzianych podstaw do zwiększonego rozpraszania ciepła w oświetleniu LED i elektronice mocy.
Podłoża biodegradowalne: Odpowiadając na obawy dotyczące zrównoważonego rozwoju, ekologiczne PCB zwołują uwagę.
PCB z nadrukiem 3D: Oferowanie elastycznego prototypowania i dostosowanych geometrii.
Ponieważ branże wymagają wyższych częstotliwości, szybszych prędkości i lepszej wydajności energetycznej, technologia PCB nadal się dostosowuje. Na przykład elektronika samochodowa coraz częściej wymaga płyt zdolnych do wytrzymania wysokich wibracji, szerokich zakresów temperatur i kontroli zakłóceń elektromagnetycznych. Urządzenia medyczne polegają na zminiaturyzowanych PCB, które utrzymują wysoką niezawodność w sprzęcie ratującym życie. Firmy telekomunikacyjne inwestują w PCB o wysokiej częstotliwości, aby zapewnić minimalną utratę sygnału w stacjach bazowych 5G.
Wpływ tych innowacji jest głęboki: lepsza łączność, bezpieczniejszy transport, zaawansowana opieka zdrowotna i bardziej wydajne zużycie energii. Zasadniczo ewolucja płyt drukowanych obwodów bezpośrednio wpływa na przyszłość globalnej infrastruktury technologicznej.
P1: Jak długo trwa drukowana płyta drukowana?
Wysokiej jakości PCB może trwać od 10 do 20 lat, w zależności od warunków użytkowania, wyboru materiału i zarządzania termicznego. PCB z branży przemysłowej i lotniczej, zaprojektowane ze szczegółowymi specyfikacjami, mogą trwać jeszcze dłużej z odpowiednią konserwacją.
P2: Jak wybrać odpowiednią płytkę drukowaną do mojej aplikacji?
Wybór odpowiedniego PCB obejmuje ocenę środowiska operacyjnego, wymagań zasilania, prędkości sygnału i ograniczeń projektowych fizycznych. Na przykład elastyczne PCB są idealne dla urządzeń do noszenia, podczas gdy sztywne płyty wielowarstwowe są lepsze w przypadku systemów przetwarzania danych o szybkim poziomie. Konsultowanie z doświadczonym producentem zapewnia optymalne opcje materiałów i projektowania.
Płyty drukowane są ukrytą siłą stojącą za nowoczesną technologią, zapewniając, że urządzenia pozostają funkcjonalne, niezawodne i wydajne. Od podstawowych konstrukcji jednodusznych gadżetów konsumenckich po wyrafinowane wielowarstwowe struktury w lotnisku i sprzęcie medycznym, PCB nadal ewoluują i dostosowują się do nowych wyzwań.
Na Fanway, łączymy zaawansowane technologie, ścisłe standardy jakości i wiedzę branżową, aby dostarczyć PCB, które spełniają różnorodne globalne wymagania. Jeśli szukasz zaufanego partnera, który zaspokoi Twoje potrzeby w zakresie produkcji elektroniki,Skontaktuj się z namiDzisiaj i odkryj, jak możemy zasilać Twoją innowacje.
-
