Testowanie PCB jest kluczową fazą w produkcji elektroniki, która zapewnia jakość, funkcjonalność i niezawodnośćDrukowane płyty obwodów(PCB). Testowanie może niezwłocznie znaleźć problemy i pomóc projektantowi szybko rozwiązać problemy.PCBTesty obejmują testowanie gołego planszy i montażowe testowanie płyty.
Testowanie gołego PCB
Cel testowania PCB w celu weryfikacji wad łączności elektrycznej, izolacji i produkcji.
Metoda testowania PCB obejmuje:
Test ciągłości (krótkie testy): Sprawdzanie niezamierzonych szortów (np. Dotknięcie miedzianych śladów).
Test izolacji (test otwarty): Nie zapewnia otwartych obwodów (pęknięć) w śladach.
Zautomatyzowana kontrola optyczna (AOI): Używa kamer do wykrywania zadrapań, niewspółosiowości lub defektów trawienia.
Testowanie impedancji: Krytyczne dla dużych projektów (np. RF, DDR), aby zapewnić specyfikacje związane z impedancją śladu.
Złożone testy płyty
1. Test w obwodzie (ICT): ICT to automatyczne testowanie online w celu weryfikacji komponentów, szortów, otwiera i wartości. To testowanie może dokładnie znaleźć lokalizacje błędów, umożliwiając pracownikom łatwe obsługę problemu PCBA.
2. Testowanie sondy: Jest to opłacalna metoda, ruchome sondy testowe na obwodzie bez niestandardowych urządzeń. Jest odpowiedni dla różnych wymagań testowych poprzez modyfikacje oprogramowania.

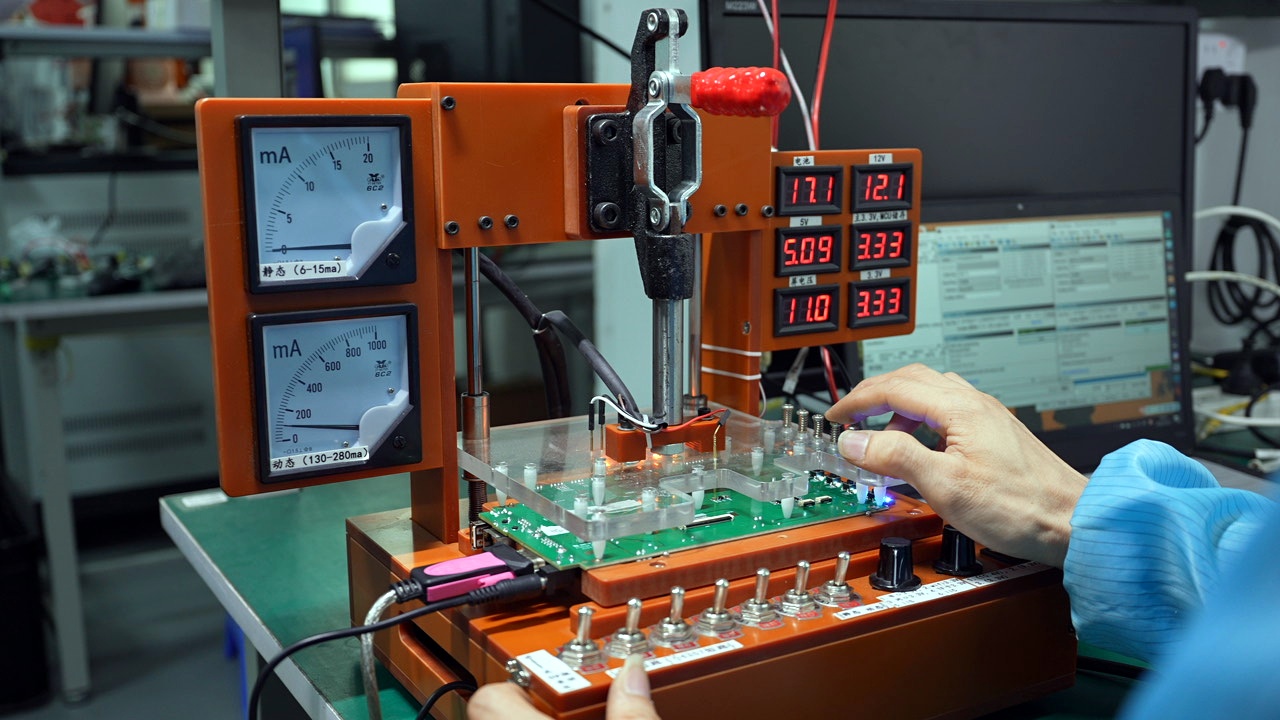

3. Testowanie funkcjonalne: Wymaga specjalistycznego sprzętu i dostosowanych procedur testowania w celu weryfikacji funkcji PCB.
4. Automatyczna kontrola optyczna (AOI): Kontrola AOI wykorzystuje kamery do skanowania wad lutuowych i komponentów, takich jak mosty, niewspółosiowość i brakujące części.
5.x-Ray Testowanie: Używa promieni rentgenowskich do sprawdzania ukrytych połączeń (BGA, QFN), pustek lub wad lutowniczych.
Bez względu na to, jakiego rodzaju testowania elektroniki używasz, przynosi korzyści na płytce drukowanej (PCB). Testy na etapie projektowania pomagają projektantom uniknąć błędów w masowej produkcji, zmniejsza koszty, skraca cykle rozwojowe i przyspiesza produkcję. Kompleksowe testy zapewnia, że PCB spełnia wszystkie wymagania dotyczące projektowania elektrycznego, mechanicznego i strukturalnego przy jednoczesnym poprawie niezawodności produktu.
Testowanie PCB jest ważne dla jakości produktu. W Fanway oferujemy szeroki zakres rozwiązań testowych, w tym kontrolę komponentów, test niestandardowy. Skontaktuj się z nami już dziś, uzyskaj więcej szczegółów.
-
