Co to jest powłoka konformalna PCBA?

1. Co to jest powłoka konformalna PCBA?

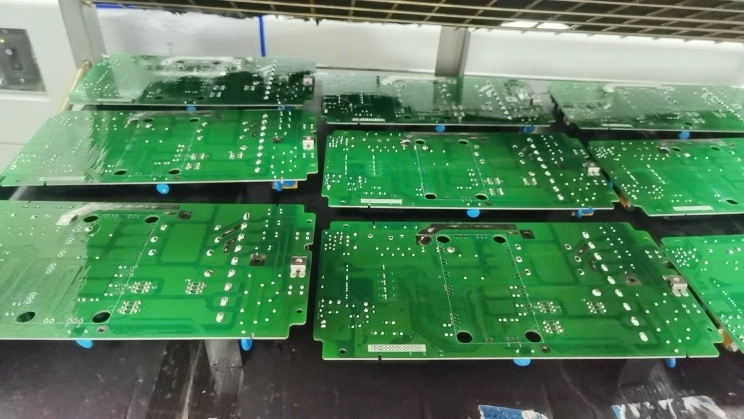

PCBA Conformal Coating to wyspecjalizowana warstwa ochronna zastosowanaZespoły płytki drukowanej(PCBA). Zabój zespołów elektronicznych przed ostrą ekspozycją na środowisko przy jednoczesnym zachowaniu stabilności termicznej w ekstremalnych temperaturach. Utwardzona powłoka tworzy przezroczystą folię elastomeryczną o właściwościach izolacji, odporności na wilgoć, łagodzenie pyłu i ochronę korozji.

2. Features powłoki konformalnej

Powłoka konformalna jest powłoką jednoskładnikową sformułowaną z wysokowydajnymi polimerami izolacyjnymi, starzejącą się, jako materiał podstawowy, wraz z opóźnionymi płomieniami i innymi komponentami. Jego główne cechy obejmują: niską lepkość, szybką suszenie, odporność na wodę, bez korozji, dobrą przyczepność, izolacja, przeciwstarzeniowe, opóźniające płomienie i niezadowolenie dla ludzkiego ciała podczas użytkowania. Po utwardzeniu tworzy przezroczystą elastyczną film z pięknym wyglądem, który można naprawić i nie zakłóca przeróbki płytki drukowanej.

3. Typy powłoki konformalnej

3.1akrylowa żywica (AR)

Powłoki konformalne akrylowe zapewniają dobrą elastyczność i ogólną ochronę. Znane są z wysokiej siły dielektrycznej, dobrej odporności na wilgoć i odporności na zużycie. Powłokę akrylową można szybko i łatwo usunąć przy użyciu wspólnych rozpuszczalników, nie trzeba pobudzać.

Żywica (y) 3.2

Powłoki konformalne epoksydowe charakteryzują się wysoką twardością, silną adhezją i doskonałą odpornością na korozję chemiczną. Jednak przeróbka jest trudna ze względu na ich wysoką kruchość i słaby odporność na uderzenia.

3.3 żywica poliuretanowa (UR)

Powłoki konformalne poliuretanu oferują doskonałą odporność na wilgoć, odporność chemiczną i odporność na zużycie. Jako odporność na rozpuszczalnik, ta powłoka jest bardzo trudna do usunięcia. Do całkowitego usunięcia wymaga wyspecjalizowanych rozpuszczalników, przedłużonych czasów moczenia i pobudzenia za pomocą szczotkowanych lub ultradźwiękowych kąpieli.

3.4 żywica silikonowa (SR)

Powłoki konformalne silikonowe zapewniają doskonałą ochronę w szerokim zakresie temperatur. Powłoka SR ma dobrą odporność chemiczną, odporność na wilgoć i odporność na spray solne i jest bardzo elastyczna. Powłoki konformalne silikonowe nie są odporne na zużycie, ale umożliwiają im odporność na naprężenie wibracyjne. Powłoki silikonowe są zwykle stosowane w środowiskach o wysokiej pozorności. Do całkowitego usunięcia wymaga wyspecjalizowanych rozpuszczalników, przedłużonych czasów moczenia i pobudzenia za pomocą szczotkowanych lub ultradźwiękowych kąpieli.

3,5 fluoropolimer (FP)

Powłoki fluoropolimerowe zapewniają wyjątkową odporność na korozję chemiczną (odporną na silne kwasy, alkalis i rozpuszczalniki), niskie napięcie powierzchniowe (odporne na oleju i olej), ale wysoki koszt i złożony proces powlekania.

4. Metody aplikacji powłoki konffizyjnej

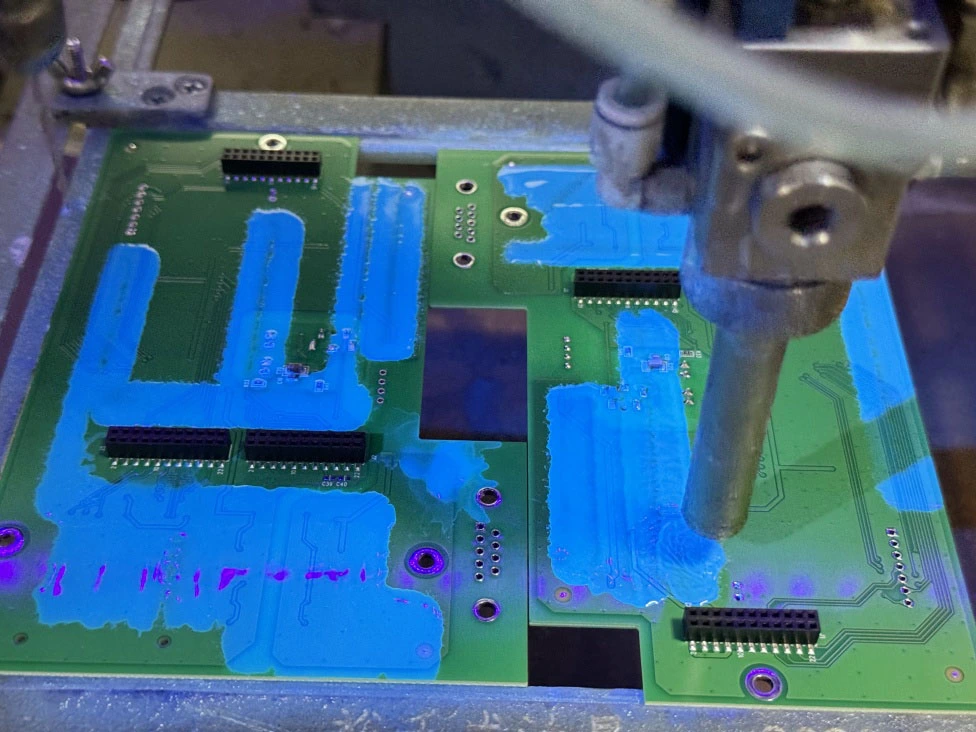

Powłoka konformalna można nakładać poprzez proces szczotkowania, opryskiwania i zanurzenia. Główne wymagania dotyczące aplikacji:

* Zalecana grubość wynosi od 0,1 do 0,2 mm;

* Przed powlekaniem należy oczyścić powierzchnie z wilgoci i zanieczyszczeń;

* Drugi płaszcz można nakładać po wyschnięciu pierwszego płaszcza;

* Operacje wymagają odpowiedniej wentylacji do odparowania rozpuszczalnika;

* Operatorzy muszą nosić maski ochronne.

5. Jak wybrać powłokę konformalną dla swoich projektów PCBA?

Wybór powłoki konformalnej powinien wziąć pod uwagę cztery kluczowe czynniki:

5.1 Warunki pracy środowiska

5.2 Kompatybilność procesu produkcji

5.3-efektywność

5.4 Wymagania związane z wiarygodnością.

Na przykład w sytuacjach, w których wymagane jest szybkie utwardzanie, można wybrać szybki rodzaj farby antykorozyjnej. Podczas gdy w niektórych dziedzinach o wyższych wymaganiach dotyczących ochrony środowiska należy wybrać powłokę przyjazną dla środowiska z niską emisją LZO (lotne związki organiczne).
