Płyta główna PCBA ze stosem ładującym OEM

Proces produkcyjny płyty głównej PCBA ze stosem ładującym OEM

Podłoża wykorzystują materiały FR-4 lub wysokiej częstotliwości (takie jak Rogers 4350B).

Aby zapewnić niezawodność styku, zastosowano złocenie lub obróbkę powierzchni OSP.

Kluczowe komponenty, takie jak moduły DC-DC, przechodzą 100% testy starzenia.

Płyty główne PCBA z funkcją ładowania są podzielone na dwa typy w zależności od trybu ładowania:

Stosy ładowania AC i stosy ładowania DC.

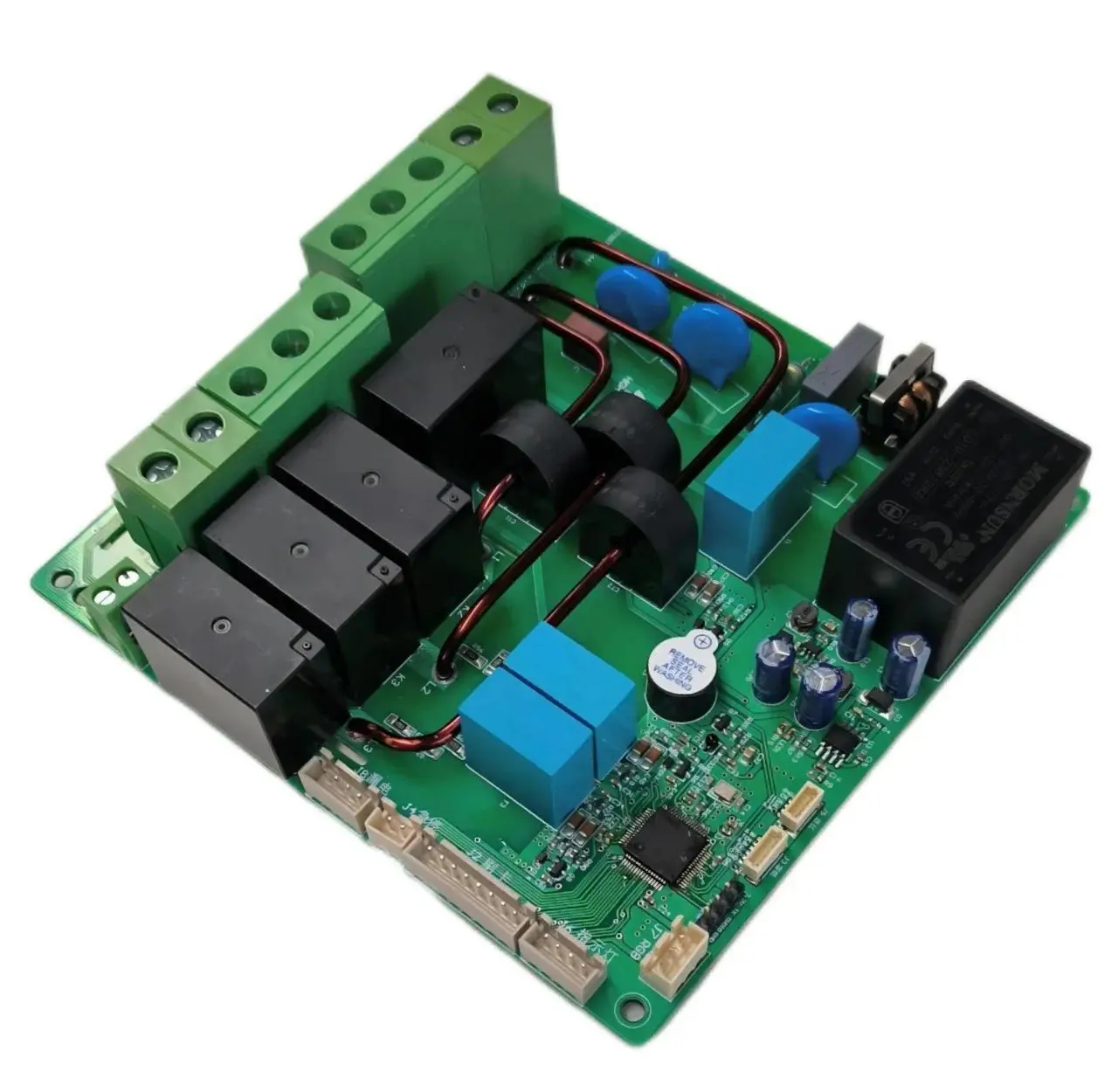

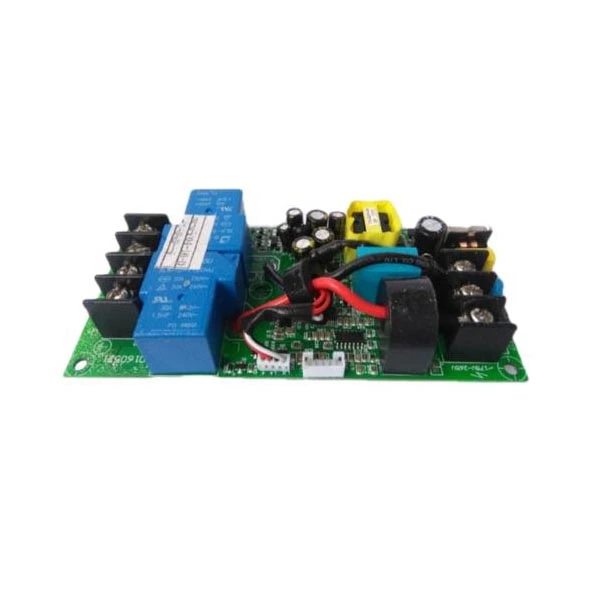

Płytka drukowana stosu ładowania AC:Ta płytka przekształca prąd przemienny z sieci na prąd stały za pośrednictwem ładowarki pokładowej pojazdu (OBC). Jego podstawowe funkcje obejmują:

Sterowanie terminalem CP:Komunikuje się z BMS pojazdu za pomocą sygnałów PWM w celu monitorowania stanu ładowania (np. włożenie pistoletu, przygotowanie do ładowania, rozpoczęcie ładowania). Napięcie robocze wynosi 12 V/9 V/6 V przy częstotliwości 1 kHz.

Wykrywanie terminala CC:Potwierdza stan podłączenia pistoletu ładującego poprzez zmiany rezystancji i określa pojemność prądu wyjściowego (np. rezystancja 1,5 kΩ odpowiada prądowi 8 A).

Typowe parametry:Wejście 220V AC, moc wyjściowa 7kW/11kW, stopień ochrony IP54.

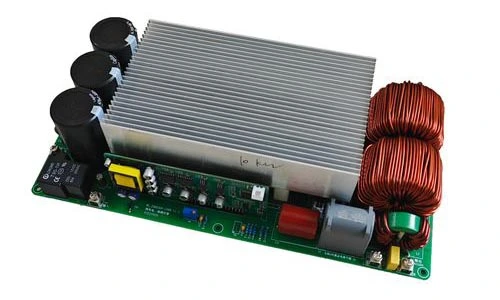

Płytka drukowana stosu ładowania DC:Ta płyta bezpośrednio wyprowadza prąd stały o wysokim napięciu. Do jego podstawowych modułów zaliczają się:

Moduł prostowniczy AC/DC i PFC:Konwertuje trójfazowe napięcie prądu przemiennego 380 V na wysokie napięcie prądu stałego (750–850 V) przy użyciu technologii aktywnej korekcji współczynnika mocy (PFC) ze sprawnością przekraczającą 97%.

Moduł konwersji DC/DC:Dostosowuje napięcie do wymaganego zakresu akumulatora (np. 200-920 V) poprzez topologię rezonansową LLC i obsługuje dynamiczną kontrolę prądu (do kilkuset amperów).

Typowe parametry:Wejście 380V AC, moc wyjściowa 30-120kW, zintegrowany główny układ sterujący STM32F207ZET, obsługuje komunikację CAN/RS-485.
