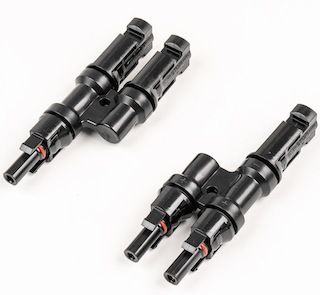

Adapter równoległy do ​​złącza odgałęźnego T panelu słonecznego 2 do 1

Ten wysokiej jakości adapter równoległy do ​​panelu słonecznego typu T 2 do 1 firmy Dsola to precyzyjnie zaprojektowane narzędzie do optymalizacji dystrybucji prądu stałego. To złącze odgałęźne typu T 2 do 1 do panelu słonecznego zostało zaprojektowane z myślą o stabilności wysokiego napięcia, umożliwiając instalatorom łatwe łączenie dwóch oddzielnych modułów lub ciągów. Koncentrując się na kompaktowej konstrukcji niewymagającej użycia narzędzi, zapewniamy, że rozbudowa systemu lub wstępna konfiguracja pozostanie bezpieczna i odporna na warunki atmosferyczne, spełniając rygorystyczne wymagania nowoczesnych instalacji fotowoltaicznych.

Charakterystyka produktu

● Szybkie połączenie bez użycia narzędzi
Zintegrowany mechanizm zatrzaskowy umożliwia szybki montaż typu „kliknij, aby zablokować”. To złącze odgałęźne MC4 T 2 do 1 do zestawów paneli słonecznych eliminuje potrzebę stosowania specjalistycznych narzędzi, ułatwiając szybką instalację na miejscu i łatwą regulację konserwacji.

● Wytrzymała ochrona przed warunkami atmosferycznymi
Złącza posiadają stopień wodoodporności IP67 i wykorzystują wysokiej jakości pierścienie uszczelniające, które blokują wilgoć i kurz. Zapewnia to stałą wydajność w ekstremalnych warunkach zewnętrznych, w tym podczas ulewnego deszczu, śniegu i środowiska o wysokiej wilgotności.

● Minimalna utrata mocy
Wewnętrzne styki wykonane są z cynowanej miedzi o wysokiej przewodności, co zapewnia połączenie o niskiej rezystancji. Maksymalizuje to transfer prądu z modułów do falownika, zapobiegając gromadzeniu się ciepła i stratom energii w obwodzie.

● Wytrzymała odporność termiczna
Wykonany ze wzmocnionego materiału PPO, adapter równoległy złącza odgałęźnego T panelu słonecznego 2 do 1 zachowuje integralność strukturalną w szerokim zakresie temperatur. Jest wysoce odporny na promieniowanie UV i starzenie, zapewniając żywotność odpowiadającą trwałości paneli słonecznych.

● Kompaktowa konstrukcja zajmująca mało miejsca
Wąski profil z odgałęzieniem T idealnie nadaje się do stosowania w ciasnych przestrzeniach, takich jak puszki przyłączeniowe lub zatłoczone szyny montażowe na dachu. Pozwala na zorganizowane zarządzanie kablami bez niepotrzebnego dodawania objętości do układu systemu.

Aplikacja

Optymalizacja macierzy na dużą skalę
Służy do grupowania par modułów w naziemnych farmach fotowoltaicznych w celu usprawnienia głównego zasilania falowników i poprawy ogólnej wydajności gromadzenia energii.

Systemy łączenia ciągów fotowoltaicznych
Niezbędne do łączenia wielu ciągów w skrzynkach łączących, umożliwiając kilka połączonych szeregowo grup paneli zasilanie jednej linii dystrybucyjnej prądu stałego.

Rozszerzenia i aktualizacje systemu
Idealne rozwiązanie do rozbudowy istniejących macierzy. Umożliwia dodanie nowych paneli bez konieczności całkowitej przebudowy istniejącej infrastruktury okablowania.

Konfiguracje przenośne i awaryjne
Zapewnia niezawodną i szybką metodę połączenia dla tymczasowych instalacji fotowoltaicznych w odległych obszarach lub w sytuacjach awaryjnych, gdzie czas ma kluczowe znaczenie.

Dlaczego warto używać złącza rozgałęźnego T?

Głównym powodem stosowania adaptera równoległego złącza odgałęzionego T panelu słonecznego 2 do 1 jest zwiększenie całkowitego prądu układu fotowoltaicznego przy jednoczesnym utrzymaniu stałego napięcia. Łącząc panele równolegle, można spełnić wymagania dotyczące ładowania wysokoprądowego określonych sterowników akumulatorów lub falowników. Co więcej, złącza typu T drastycznie zmniejszają ilość potrzebnego okablowania przedłużającego i pojedynczych złączy, co minimalizuje potencjalne punkty awarii i obniża całkowity koszt równowagi systemu (BOS).

Często zadawane pytania

P: Czy mogę ich użyć do podłączenia paneli słonecznych o różnych rozmiarach?
Odp.: Zdecydowanie zaleca się używanie tych złączy wyłącznie do paneli o identycznych napięciach znamionowych. Równoległe łączenie paneli o niedopasowanych napięciach może prowadzić do wtłaczania zasilania z powrotem do modułu niższego napięcia, powodując straty energii i potencjalne uszkodzenia.

P: Czy są one kompatybilne ze standardowymi systemami 1000 V i 1500 V?
Odp.: Tak, nasze adaptery z rozgałęzieniem T zostały zaprojektowane do bezpiecznej pracy w nowoczesnych środowiskach prądu stałego o wysokim napięciu, zapewniając wytrzymałą izolację wymaganą zarówno w przypadku napięć w budynkach mieszkalnych, jak i w sieciach użyteczności publicznej.

P: Czy potrzebuję specjalnego narzędzia, aby je rozłączyć?
Odp.: Chociaż można je bezpiecznie zablokować ręcznie, aby zapobiec przypadkowemu rozłączeniu, zalecamy użycie standardowego klucza do instalacji solarnych w celu wciśnięcia wypustek blokujących w celu bezpiecznego i łatwego zwolnienia podczas konserwacji.

Parametry produktu

SYSTEM ŁĄCZNIKÓW SŁONECZNYCH T
Dane techniczne
System złączy				ŁĄCZENIE MC4		Materiał izolacyjny		PPO
Prąd znamionowy				Certyfikowany przez 50A		System blokowania złączy wtykowych		Snap-in (nur/tylko MC4)
Napięcie znamionowe				1500 V prądu stałego (IEC) 600 V prądu stałego (UL)		Klasa płomienia		UL94-HB/UL94-V0
Zakres temperatury otoczenia				-40°C...+90°C (IEC) -40°C...+40°C (UL)		Klasa bezpieczeństwa		II
Stopień ochrony, łączony				IP67		System kontaktowy		MC Multilam
Rezystancja styku złączy wtykowych				0,5 mΩ		Rodzaj zakończenia Crimpen		Zaciskanie
Materiał kontaktowy				Miedź, cynowana		Rozmiar kabla		2,5 mm2, 4 mm2, 6 mm2
Siła wstawiania/z siłą przyciągania				<50N/>50N		Gwarancja		25 lat
