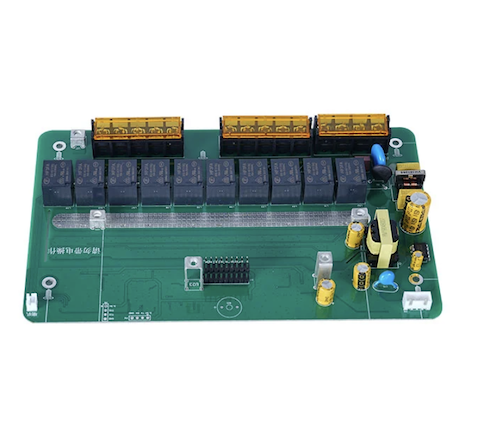

Montaż prototypu elektronicznej płytki drukowanej PCB

Usługa montażu prototypów elektronicznych płytek drukowanych PCB od chińskiego dostawcy Fanway została stworzona na potrzeby projektów badawczo-rozwojowych w zakresie urządzeń IoT, samochodowych modułów sterujących, medycznych narzędzi diagnostycznych i systemów testowych w przemyśle lotniczym. Podczas gdy typowe, szybkie usługi związane z PCB trwają od 3 do 7 dni, nasza 24-godzinna dostawa znacznie skraca cykle iteracji. Przed rozpoczęciem montażu nasz zespół inżynierów przeprowadza analizę DFM plików Gerber, BOM i plików typu pick-and-place, aby wcześnie wykryć problemy z projektem podkładki, konflikty dotyczące odstępów między komponentami lub inne problemy związane z produkcją. Bez minimalnej wielkości zamówienia (od 1 sztuki) zespoły badawczo-rozwojowe mogą uniknąć nadmiernych kosztów magazynowania na etapie prototypowania.

Do czego służy montaż prototypu PCB?

Usługa montażu prototypu płytki drukowanej PCB to proces montażu komponentów elektronicznych na płytce drukowanej w małych ilościach w celu uzyskania testowalnych próbek. Jego głównym celem jest weryfikacja, a nie produkcja:

Walidacja projektu: potwierdza, że ​​projekt obwodu działa w świecie fizycznym. Symulacja nie może objąć wszystkich zmiennych świata rzeczywistego – integralność sygnału, dystrybucja mocy i zachowanie termiczne stają się widoczne dopiero podczas testów fizycznych.

Ulepszanie iteracyjne: wykrycie i naprawienie błędów projektowych na etapie prototypu kosztuje ułamek tego, czego wymagałoby przerobienie partii produkowanej masowo. Jedna iteracja prototypowania może zaoszczędzić dziesięciokrotność kosztów przeróbek na dużą skalę.

Rozwój oprogramowania układowego: zapewnia inżynierom oprogramowania prawdziwą platformę sprzętową do pisania i testowania wbudowanego kodu. Tworzenie oprogramowania sprzętowego bez fizycznego sprzętu jest jak debugowanie w próżni – poprawność logiczna nie gwarantuje kompatybilności sprzętowej.

Montaż prototypu to krytyczny krok, który przenosi produkt od koncepcji do rzeczywistości, a usługa montażu prototypu elektronicznych płytek drukowanych PCB firmy Fanway zapewnia profesjonalne wsparcie dokładnie na tym etapie.

Niezbędne pliki startowe

Kompletne i dokładne pliki są podstawą płynnego rozpoczęcia projektu. Zazwyczaj potrzebne są następujące pliki podstawowe:

1. Pliki Gerber użyte do produkcji gołej płytki PCB, zawierające wszystkie warstwy miedzi, dane dotyczące wierceń, maskę lutowniczą i sitodruk. Niekompletne formaty lub źle nazwane warstwy to najczęstsze przyczyny opóźnień w produkcji.

2. Zestawienie materiałów (BOM) zawiera listę wszystkich komponentów do montażu, w tym numer części producenta (MPN), oznaczenie referencyjne, ilość i opis. Niejasne opisy (np. „kondensator 100nF”) mogą prowadzić do błędów w zamówieniu lub opóźnień. Różne napięcia znamionowe i materiały dielektryczne zachowują się bardzo różnie w obwodach o dużej prędkości.

3. Plik współrzędnych (plik CPL / Pick & Place) zawiera dokładne współrzędne X/Y, kąty obrotu i stronę montażu każdego komponentu, kierując maszyną umieszczającą SMT. Błędy współrzędnych bezpośrednio powodują niewspółosiowość lub błędy polaryzacji.

4. Profesjonalna wskazówka: przegląd DFM przed złożeniem zamówienia może ujawnić problemy z konstrukcją podkładek, problemy z rozmieszczeniem komponentów i inne problemy związane z produkcją, zanim spowodują one przestoje w produkcji. Zespół inżynierów Fanway zapewnia przegląd DFM każdego zamówienia montażu prototypu płytki drukowanej elektronicznego PCB przed rozpoczęciem produkcji.

Pełny proces montażu prototypu

Usługa montażu prototypów Fanway obejmuje cały łańcuch od materiału do gotowej płyty:

Pozyskiwanie komponentów:nasz zespół zaopatrzenia wykorzystuje stabilny łańcuch dostaw, aby zabezpieczać komponenty po konkurencyjnych cenach, nawet w przypadku małych ilości prototypów. Nie ma potrzeby, aby klienci koordynowali działania z wieloma dystrybutorami.

Przegląd inżynieryjny:Inżynierowie projektu sprawdzają pliki Gerber, BOM i koordynują pliki pod kątem wykonalności przed rozpoczęciem produkcji, przechwytując większość potencjalnych problemów na najwcześniejszym etapie.

Prototypowy montaż PCB:obsługuje wiele typów płytek, w tym wielowarstwowe, wysokiej częstotliwości, HDI, sztywne, sztywne i elastyczne płytki PCB. Możliwość rozmieszczenia obejmuje bardzo małe komponenty 01005 i układy BGA o rozstawie 0,2 mm, przy maksymalnym rozmiarze płytki 510 mm × 460 mm.

Testowanie i weryfikacja:każda płytka prototypowa przechodzi rygorystyczny system kontroli, obejmujący ręczną kontrolę jakości, kontrolę pasty lutowniczej SPI, kontrolę optyczną AOI, kontrolę rentgenowską, testy w obwodzie, testy funkcjonalne i testy wypalania. Dokładne testy na etapie prototypu zapewniają płynne przejście do serii pilotażowych i produkcji masowej.

Obszary zastosowań

Usługa montażu prototypów elektronicznych płytek drukowanych firmy Fanway jest szeroko stosowana w następujących dziedzinach:

Urządzenia IoT i urządzenia do noszenia

małe wymiary, duża gęstość i niskie zużycie energii wymagają precyzyjnego rozmieszczenia i szybkiej iteracji podczas prototypowania.

Moduły sterujące pojazdów

elektronika pokładowa wymaga wysokiej niezawodności i odporności na warunki środowiskowe; Niezbędna jest weryfikacja funkcjonalna i badanie niezawodności na etapie prototypu.

Medyczne narzędzia diagnostyczne

wyroby medyczne wymagają ścisłego zatwierdzenia przez organy regulacyjne; dokładna walidacja na etapie prototypu jest warunkiem późniejszej certyfikacji.

Systemy testowe dla przemysłu lotniczego

wymagania dotyczące wysokiej niezawodności oznaczają, że każda zmiana w projekcie musi zostać fizycznie zweryfikowana; Możliwość szybkiego prototypowania bezpośrednio wpływa na harmonogram projektu.

Dlaczego warto wybrać Fanway

Dostawa w ciągu 24 godzin

Podczas gdy standardowe cykle szybkiej realizacji trwają 3–7 dni, Fanway skraca czas montażu prototypowej płytki drukowanej do 24 godzin. Dla zespołów badawczo-rozwojowych każdy skrócony cykl iteracji oznacza więcej rund walidacji projektu w tym samym przedziale czasowym.

Usługa w jednym miejscu

Świadczymy usługi od zaopatrzenia w komponenty, przeglądu DFM, produkcji płytek PCB, rozmieszczenia SMT, lutowania przelotowego po testy końcowe – wszystko pod jednym dachem. Klienci unikają kosztów związanych z koordynacją oddzielnych dostawców płytek PCB, dystrybutorów komponentów i domów montażowych.

Certyfikowane systemy jakości

Nasz zakład posiada certyfikaty ISO9001, ISO13485, IATF16949 i ISO14001, a produkty są zgodne ze standardami UL, RoHS, SGS i REACH. Standardy jakości na etapie prototypu są spójne z produkcją seryjną, co pozwala uniknąć błędów w walidacji spowodowanych różnicami w procesach.

Minimalne zamówienie niskie

Obsługujemy zamówienia już od 1 sztuki, bez wymogu minimalnej ilości, eliminując nadmierne koszty magazynowania na potrzeby etapu badawczo-rozwojowego.

Wsparcie inżynieryjne z góry

Analiza DFM przeprowadzana jest przed potwierdzeniem zamówienia, co umożliwia wczesną identyfikację i rozwiązywanie problemów projektowych. To przesuwa ryzyko produkcyjne do przodu, zamiast reagować na problemy podczas montażu.

Pytania i odpowiedzi

P: Jak długo trwa zazwyczaj montaż prototypu PCB?
Odp.: Fanway oferuje 24-godzinne szybkie prototypowanie. W normalnych warunkach od potwierdzenia pliku do dostarczenia gotowej płytki można zakończyć w ciągu 24 godzin, w zależności od liczby warstw płytki, złożoności komponentów i gotowości BOM.

P: Jakie pliki są potrzebne do rozpoczęcia projektu prototypowego?
Odp.: Potrzebujesz plików Gerber (do produkcji PCB), BOM (z numerami części producenta, oznaczeniami referencyjnymi i ilościami) oraz plik współrzędnych (do rozmieszczenia SMT). Zaleca się samodzielną kontrolę DFM przed złożeniem zamówienia lub możesz pozwolić naszemu zespołowi inżynieryjnemu przeprowadzić ocenę wykonalności.

P: Jakie typy płytek PCB obsługujecie przy montażu prototypów?
Odp.: Obsługujemy wielowarstwowe płytki PCB o wysokiej częstotliwości, HDI, sztywne, sztywnie elastyczne i elastyczne.

P: Czy Fanway świadczy usługi zakupu komponentów do prototypów?
O: Tak. Nasz zespół zaopatrzenia dysponuje rozległymi zasobami rynkowymi, dzięki którym może pozyskiwać komponenty do małych prototypów po konkurencyjnych cenach.

P: Jakie testy są uwzględnione na etapie prototypu?
Odp.: Testowanie obejmuje kontrolę optyczną AOI, kontrolę rentgenowską, badanie obwodu, badanie funkcjonalne i badanie wypalania. Konkretny plan testów można dostosować w oparciu o wymagania projektu.

Chcesz rozpocząć montaż prototypu dla swojego projektu? Wyślij pliki Gerber, BOM i pliki współrzędnych do naszego zespołu inżynierów. W ciągu 24 godzin prześlemy recenzję i wycenę DFM.
