W nowoczesnych produktach elektronicznych płytki drukowane (PCB) są niezbędnym elementem podstawowym. Jest to nie tylko nośnik różnych elementów elektronicznych, ale także określa jakość połączenia elektrycznego i stabilność pracy całej maszyny. Wraz z szybkim rozwojem technologii elektronicznej różne rodzajePCBpojawiły się również, aby zaspokoić potrzeby różnych złożonych zastosowań. W tym artykule zawiera szczegółowe wprowadzenie do wspólnych rodzajów płyt drukowanych i ich odpowiednich scenariuszy.
Jednostronne płyty są najbardziej podstawową strukturą PCB. Wzory przewodzące są dystrybuowane tylko po jednej stronie podłoża, a druga strona służy do instalacji komponentów elektronicznych. Ten rodzaj płytki drukowanej ma prosty proces produkcyjny i niski koszt, i jest szeroko stosowany w tanich i niskich kompleksach produktach, takich jak zabawki elektroniczne, urządzenia gospodarstwa domowego, oświetlenie LED i radia.
Cechy:
Niski koszt
Prosta struktura
Łatwy w masie produkcja
W przeciwieństwie do jednostronnych płyt, dwustronnyPCBmają wzorce przewodzące po obu stronach podłoża, a połączenia elektryczne po obu stronach osiąga się przez przelotki. Struktura ta znacznie zwiększa gęstość okablowania i złożoność obwodu i jest odpowiednia dla urządzeń elektronicznych o większej liczbie funkcji i bardziej kompaktowych struktur.
Wspólne zastosowania: Panele kontrolne przemysłowe, oprzyrządowanie, sprzęt zasilający, inteligentne urządzenia domowe itp.

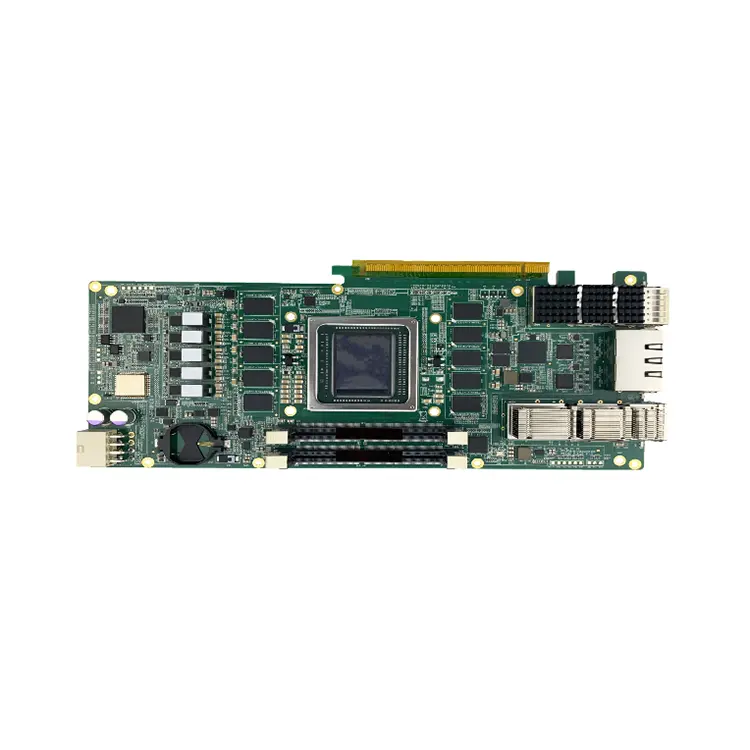

Wielowarstwowe PCB składa się z więcej niż trzech warstw warstw przewodzących (zwykle 4, 6, 8, a nawet dziesiątek warstw), oddzielonych materiałami izolacyjnymi na środku i połączonych otworami ślepymi lub zakopanymi. Ten rodzaj płytki drukowanej może osiągnąć wyższą gęstość okablowania i silniejszą kompatybilność elektromagnetyczną, odpowiednią dla wysokiej klasy urządzeń elektronicznych.
Szeroko stosowany w:
Sprzęt komunikacyjny
Sprzęt medyczny
Wysoko wydajne płyty główne komputerowe
Aerospace i wojskowe produkty elektroniczne
Zalety:
Wysokie wykorzystanie przestrzeni
Dobra wydajność elektryczna
Silna zdolność przeciw interferencji
Elastyczne płyty obwodów wykonane są z elastycznych plastikowych substratów (takich jak poliimid lub folia poliestrowa), mają dobrą elastyczność i mogą być wygięte, złożone lub skręcone. FPC jest szeroko stosowane w cienkich i lekkich produktach elektronicznych, takich jak smartfony, laptopy, kamery, urządzenia do noszenia itp.
Główne funkcje:
Zgięte i składane
Lekki i mały rozmiar
Elastyczna instalacja
Sztywna elastyczna płyta łączy zalety sztywnego PCB i elastycznej PCB oraz ma zarówno sztywne, jak i elastyczne obszary na tej samej płytce obwodu. Ta struktura jest szczególnie odpowiednia dla urządzeń elektronicznych o ograniczonej przestrzeni i wielu składania, takich jak sprzęt monitorowania medycznego, moduły aparatu i wojskowe systemy komunikacji.
Zalety:
Może zapisać złącza i wiązki przewodów
Popraw stabilność transmisji sygnału
Kompaktowa struktura i wysoka niezawodność
PCB o wysokiej częstotliwości wykorzystuje specjalne materiały o wysokiej częstotliwości, takie jak PTFE (politetrafluoroetylen) itp., Które mogą obsługiwać stabilną transmisję sygnałów o wysokiej częstotliwości. Ten typ PCB jest używany głównie w systemach radarowych, urządzeniach do komunikacji częstotliwości radiowej, antenach 5G, radiach samochodowych i innych okazjach o wyjątkowo wysokich wymaganiach integralności sygnału.
Cechy:
Niska stała dielektryczna
Stabilna wydajność o wysokiej częstotliwości
Nadaje się do szybkich aplikacji komunikacyjnych
PCB na bazie metalu (takiego jak substrat aluminiowy, substrat miedzi) wykorzystuje materiały metalowe jako warstwa przewodzącego termiczna, ma dobrą wydajność rozpraszania ciepła i jest często stosowana w diodowej LED, elektronice samochodowej, modułach mocy i innych produktach o ścisłych wymaganiach dotyczących rozpraszania ciepła.
Zalety:
Silna przewodność cieplna
Wysoka wytrzymałość mechaniczna
Przedłużyć żywotność elementów elektronicznych
Jako „centralny układ nerwowy” produktów elektronicznych, rodzaj płytki drukowanej bezpośrednio wpływa na wydajność, objętość, koszt, a nawet stabilność produktu. Zrozumienie cech strukturalnych i scenariuszy zastosowania różnych PCB pomoże firmom dokładniej wybrać i poprawić konkurencyjność produktu.
