PCB wysokiej częstotliwościodgrywa kluczową rolę w nowoczesnych systemach elektronicznych, w których integralność sygnału, niskie straty i stabilna wydajność nie podlegają negocjacjom. Od komunikacji 5G i radarów samochodowych po przemysł lotniczy, obrazowanie medyczne i zaawansowane urządzenia RF, klienci często borykają się z wyborem materiałów, degradacją sygnału, kontrolą impedancji i niezawodnością produkcji. W tym szczegółowym przewodniku wyjaśniono, czym jest płytka PCB wysokiej częstotliwości, jak działa, dlaczego jest taka istotna i jak wybrać odpowiednie rozwiązanie do wymagających zastosowań. Opierając się na rzeczywistych doświadczeniach produkcyjnych firmy Shenzhen Fanway Technology Co., Ltd, w tym artykule przedstawiono praktyczne spostrzeżenia, które mogą pomóc inżynierom, kupującym i decydentom zmniejszyć ryzyko, kontrolować koszty i osiągnąć długoterminową stabilność wydajności.

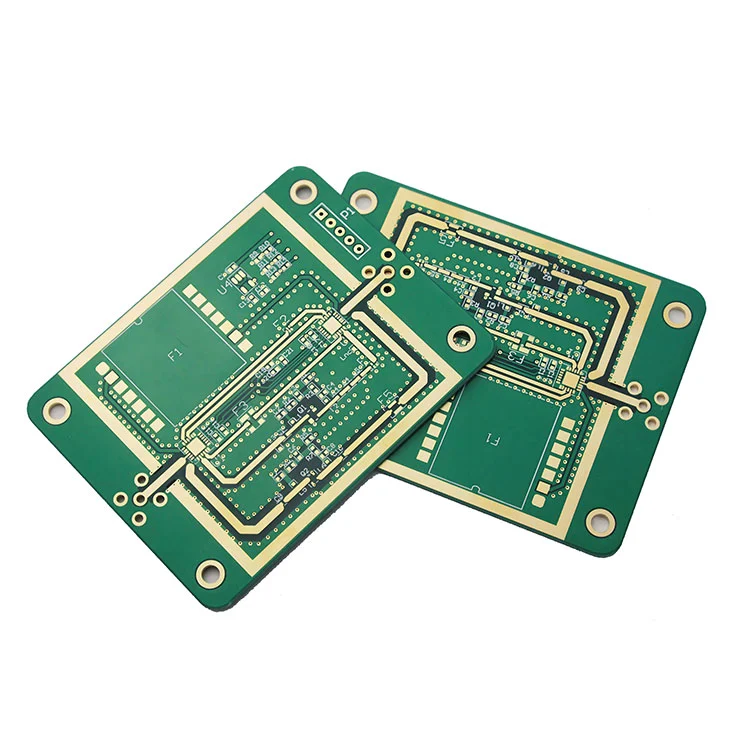

PCB wysokiej częstotliwości to płytka drukowana specjalnie zaprojektowana do przesyłania sygnałów zwykle powyżej 1 GHz przy minimalnych stratach, zniekształceniach lub zakłóceniach. W przeciwieństwie do standardowych płytek FR-4, projekty PCB wysokiej częstotliwości wymagają specjalistycznych materiałów, ściślejszej kontroli procesu i zaawansowanej wiedzy inżynierskiej.
W miarę wzrostu prędkości sygnału i coraz bardziej kompaktowych urządzeń konwencjonalne rozwiązania PCB często nie spełniają oczekiwań w zakresie wydajności. W tym miejscu niezbędna staje się technologia PCB wysokiej częstotliwości. Shenzhen Fanway Technology Co., Ltd spędziła lata na udoskonalaniu procesów produkcyjnych, aby zapewnić stałą wydajność w złożonych środowiskach o wysokiej częstotliwości.
Nowoczesne systemy elektroniczne w dużym stopniu opierają się na szybkiej transmisji sygnału. Jakakolwiek niestabilność, niedopasowanie impedancji lub utrata dielektryczna mogą prowadzić do awarii systemu. Rozwiązania PCB o wysokiej częstotliwości rozwiązują te problemy, oferując kontrolowane właściwości dielektryczne, stabilną wydajność termiczną i doskonałą integralność sygnału.
Firmy współpracujące z Shenzhen Fanway Technology Co., Ltd często zgłaszają poprawę niezawodności produktów i obniżone koszty przeróbek po przejściu na specjalnie zaprojektowane rozwiązania PCB o wysokiej częstotliwości.
Wielu klientów napotyka powtarzające się wyzwania podczas pozyskiwania lub projektowania produktów PCB wysokiej częstotliwości. Zrozumienie tych bolesnych punktów jest pierwszym krokiem w kierunku skutecznych rozwiązań.
Shenzhen Fanway Technology Co., Ltd rozwiązuje te problemy poprzez rygorystyczny dobór materiałów, wewnętrzne testy i ścisłą współpracę z klientami na etapie projektowania.
Podstawową zasadą PCB wysokiej częstotliwości jest minimalizacja strat sygnału i zakłóceń. Osiąga się to dzięki zoptymalizowanym materiałom dielektrycznym, precyzyjnej geometrii ścieżki i zaawansowanym technikom laminowania.
Przy wysokich częstotliwościach nawet drobne wady konstrukcyjne mogą powodować odbicia, przesłuchy lub nadmierne wytwarzanie ciepła. Aby ograniczyć to ryzyko, Shenzhen Fanway Technology Co., Ltd przeprowadza przeglądy projektów oparte na symulacjach i kontrolowane procesy produkcyjne.
Wybór materiału jest jednym z najważniejszych aspektów projektowania płytek PCB wysokiej częstotliwości. Każdy materiał oferuje inne właściwości elektryczne i mechaniczne.
Dzięki ścisłej współpracy z wiodącymi dostawcami materiałów firma Shenzhen Fanway Technology Co., Ltd zapewnia stałą jakość i przewidywalną wydajność.
Projektowanie PCB wysokiej częstotliwości wymaga szczególnej dbałości o szczegóły. Kluczowe czynniki obejmują szerokość ścieżki, odstępy, strategię uziemiania i układanie warstw.
Zespoły projektowe wspierane przez Shenzhen Fanway Technology Co., Ltd korzystają z informacji zwrotnych od inżynierów, co pozwala ograniczyć kosztowne zmiany w projekcie.
Produkcja płytek drukowanych o wysokiej częstotliwości wymaga precyzji. Niewielkie różnice w trawieniu, nacisku laminowania lub wierceniu mogą znacząco wpłynąć na wydajność.
Shenzhen Fanway Technology Co., Ltd wykorzystuje zaawansowane systemy kontroli procesów, zautomatyzowaną kontrolę i sprzęt o wysokiej precyzji, aby zachować wąskie tolerancje podczas całej produkcji.
Ocena wydajności PCB wysokiej częstotliwości wykracza poza podstawowe testy elektryczne. Kilka parametrów ma bezpośredni wpływ na niezawodność systemu.
Każda płytka drukowana wysokiej częstotliwości produkowana przez Shenzhen Fanway Technology Co., Ltd przechodzi rygorystyczne testy w celu zapewnienia zgodności z wymaganiami aplikacji.
Technologia PCB wysokiej częstotliwości jest szeroko stosowana w wielu sektorach zaawansowanych technologii.
Shenzhen Fanway Technology Co., Ltd dostarcza rozwiązania PCB wysokiej częstotliwości klientom we wszystkich tych branżach.
Wybór odpowiedniego dostawcy jest tak samo ważny jak wybór odpowiedniego materiału. Niezawodny partner rozumie zarówno założenia projektowe, jak i ograniczenia produkcyjne.
Wielu klientów na całym świecie kontynuuje współpracę z Shenzhen Fanway Technology Co., Ltd ze względu na jej długoterminową niezawodność i wiedzę techniczną.
Shenzhen Fanway Technology Co., Ltd zyskała reputację dzięki dostarczaniu wysokowydajnych rozwiązań PCB wysokiej częstotliwości, dostosowanych do złożonych zastosowań. Dzięki zaawansowanym zakładom produkcyjnym i podejściu skoncentrowanemu na kliencie firma wspiera projekty od prototypu po masową produkcję.
Łącząc wiedzę z zakresu inżynierii materiałowej z praktycznym doświadczeniem inżynierskim, Shenzhen Fanway Technology Co., Ltd pomaga klientom zmniejszyć ryzyko i przyspieszyć rozwój produktu.
| Rodzaj materiału | Stała dielektryczna | Współczynnik straty | Typowe zastosowania |
|---|---|---|---|
| Na bazie PTFE | 2.1 – 2.6 | Bardzo niski | Mikrofale, RF, przemysł lotniczy |
| Ceramika węglowodorowa | 3,0 – 3,5 | Niski | 5G, radar samochodowy |
| Zmodyfikowana żywica epoksydowa | 3,6 – 4,2 | Średni | Szybkie systemy cyfrowe |
P: Jaki zakres częstotliwości definiuje płytkę drukowaną wysokiej częstotliwości?
Odp.: PCB wysokiej częstotliwości zazwyczaj odnosi się do płytek pracujących z częstotliwością powyżej 1 GHz, chociaż wymagania różnią się w zależności od zastosowania.
P: Czy PCB wysokiej częstotliwości można mieszać ze standardowymi materiałami?
O: Tak, hybrydowe zestawy stosowe są powszechne i jeśli są odpowiednio zaprojektowane, mogą zoptymalizować zarówno wydajność, jak i koszty.
P: Dlaczego spójność materiału jest tak ważna?
Odp.: Niespójne właściwości dielektryczne mogą powodować niestabilność sygnału i awarię systemu.
P: W jaki sposób Shenzhen Fanway Technology Co., Ltd zapewnia jakość?
Odp.: Poprzez ścisłą kontrolę procesu, weryfikację materiału i kompleksowe testy na każdym etapie produkcji.
P: Czy PCB wysokiej częstotliwości nadaje się do masowej produkcji?
Odp.: Tak, przy pomocy odpowiedniego partnera produkcyjnego można niezawodnie produkować płytki PCB wysokiej częstotliwości na dużą skalę.
Technologia PCB wysokiej częstotliwości nie jest już opcjonalna w przypadku zaawansowanych systemów elektronicznych. Wybór odpowiedniego podejścia do projektowania, materiałów i partnera produkcyjnego może znacząco wpłynąć na sukces produktu.
Shenzhen Fanway Technology Co., Ltdstara się pomagać klientom w pokonywaniu wyzwań technicznych i osiąganiu stabilnych wyników o wysokiej wydajności. Jeśli planujesz nowy projekt lub chcesz ulepszyć istniejące rozwiązania PCB wysokiej częstotliwości, nie krępuj sięskontaktuj się z namidzisiaj, aby omówić, w jaki sposób możemy wesprzeć Twoje potrzeby.
