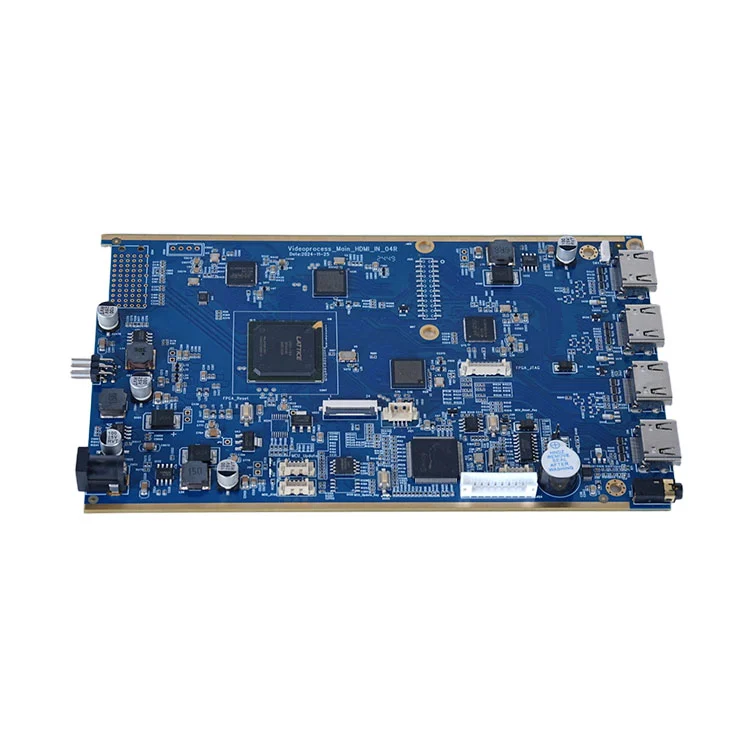

In modern electronics manufacturing, BGA PCB Assemblystała się jedną z najbardziej niezawodnych i wydajnych technologii pakowania urządzeń kompaktowych. Dzięki możliwości obsługi komponentów o dużej liczbie pinów, lepszej wydajności termicznej i stabilnym połączeniom lutowniczym, jest szeroko stosowany w sprzęcie komunikacyjnym, elektronice użytkowej, przemysłowych systemach sterowania i elektronice samochodowej. W miarę jak technologia ewoluuje w kierunku miniaturyzacji i wysokiej wydajności, firmy lubiąShenzhen Fanway Technology Co., Ltd. provide advanced BGA PCB Assemblyrozwiązania zapewniające optymalną jakość, precyzję i trwałość.
Urządzenia BGA (Ball Grid Array) wykorzystują kulki lutownicze ułożone w siatkę pod elementem zamiast pinów umieszczonych na obwodzie. Ta różnica strukturalna niesie ze sobą kilka kluczowych zalet:
Higher connection density
Better electrical conductivity
Ulepszone odprowadzanie ciepła
Superior performance stability
Reduced risk of solder bridging
Technologia ta jest szczególnie cenna, gdy produkt wymaga solidniejszej integralności sygnału i szczelniejszego opakowania, niż mogą zapewnić konwencjonalne komponenty SMD.
The application of BGA PCB Assemblyznacznie zwiększa ogólną wydajność urządzenia. Ukryte kulki lutownicze skracają ścieżki elektryczne, obniżając opór i poprawiając prędkość transmisji sygnału. Co więcej, większa powierzchnia styku kulek lutowniczych poprawia przewodzenie ciepła, dzięki czemu chipy i procesory o dużej mocy pozostają stabilne podczas długotrwałej pracy. W branżach wymagających niezawodnej i kompaktowej elektroniki ten sposób montażu staje się niezbędny.
Kluczowe korzyści w zakresie wydajności:
Niższa impedancja i ulepszona wydajność w zakresie wysokich częstotliwości
Mocne połączenie mechaniczne do zastosowań odpornych na wibracje
Doskonałe zarządzanie ciepłem
Zwiększone możliwości przetwarzania procesorów, procesorów graficznych i układów scalonych
Poniżej znajduje się przegląd parametrów produkcyjnych obsługiwanych przezShenzhen Fanway Technology Co., Ltd. for BGA PCB Assembly.
1. Assembly Capability Overview
| Parameter Category | Specification |
|---|---|
| Package Types | BGA, mikro-BGA, CSP, LGA, QFN |
| Ball Pitch | 0.25 mm – 1.27 mm |
| Min. Grubość PCB | 0.4 mm |
| Max. PCB Size | 510 mm × 510 mm |
| Assembly Types | Ołowiowe/bezołowiowe BGA |
| Inspection Method | Rentgen, AOI, testy funkcjonalne |
| Rework Capability | Demontaż BGA, reballing, wymiana |
2. Soldering & Inspection Parameters
Reflow Temperature Control: ±1°C accuracy
Wskaźnik pustek: < 10% (zoptymalizowany dla aplikacji premium)
Coplanarity Tolerance: < 0.1 mm
Precyzja wyrównania: ±20 μm
Dokładność rozmieszczenia: do 01005 komponentów obsługiwanych wraz z BGA
3. PCB Material Compatibility
FR4 High-Tg
Polyimide (PI)
Płytki wysokiej częstotliwości Rogers
Hybrid multilayer PCBs
Płyty HDI ze ślepymi/zakopanymi przelotkami
Parametry te zapewniają stabilny, powtarzalny i bardzo precyzyjny montaż nawet najbardziej skomplikowanych projektów BGA.
Branże wymagające precyzji, trwałości i dużej gęstości komponentów konsekwentnie wybierająBGA PCB Assembly because it ensures:
Minimal signal delay
Długoterminowa stabilność termiczna
Silne wiązanie mechaniczne
Niska awaryjność przy pracy ciągłej
Doskonała wydajność EMC
Branże szeroko stosowane w montażu PCB BGA:
Elektronika użytkowa (smartfony, tablety, laptopy)
Przemysłowe urządzenia sterujące
Elektronika samochodowa i systemy nawigacji
Elektronika medyczna
Network communication devices
Aerospace and defense electronics
Shenzhen Fanway Technology Co., Ltd. oferuje dostosowane rozwiązania BGA, aby sprostać tym wymagającym warunkom branżowym.
Niezawodność zależy w dużej mierze od kontroli procesu, technologii kontroli i wiedzy inżynierskiej. Zatrudniamy:
Quality Control Measures:
Automatyczna inspekcja optyczna (AOI)
Wykrywa niewielkie przesunięcie, defekty lutowania i problemy z orientacją komponentów.
X-ray Inspection
Niezbędny do ukrytych połączeń lutowanych pod pakietami BGA.
Sprawdza, czy nie ma pustych przestrzeni, mostków, niewystarczającej ilości lutu i otwartych połączeń.
Reflow Profiling Optimization
Zapewnia całkowite stopienie kulek lutowniczych i utworzenie jednolitych połączeń.
Professional Rework Technology
Nasi inżynierowie mogą bezpiecznie wymieniać, reballingować i wyrównywać komponenty BGA bez uszkadzania płytki drukowanej.
Techniki te zapewniają, że każda płyta spełnia światowe standardy jakości, takie jak IPC-A-610 i ISO9001.
The true value of BGA PCB Assemblypolega na możliwości pomagania inżynierom w projektowaniu produktów, które są:
Smaller
Faster
More energy-efficient
More reliable under harsh conditions
Ponieważ pakiety BGA są umieszczone bezpośrednio nad kulkami lutowniczymi, ścieżki elektryczne skracają się, a rezystancja zmniejsza się. Struktura ta jest idealna dla produktów wymagających szybkiego przetwarzania danych lub kompaktowego układu wewnętrznego. Na przykład urządzenia korzystające z procesorów, układów pamięci, modułów Bluetooth lub zaawansowanych układów sieciowych znacznie czerpią korzyści z montażu BGA.
Aby zapewnić optymalną wydajność, inżynierowie powinni ocenić:
Design Considerations:
Adequate pad diameter
Prawidłowy projekt maski lutowniczej
Via-in-pad structure if necessary
PCB heat distribution
Konfiguracja krzywej rozpływu
Suitable material and layer count
Zagadnienia produkcyjne:
The precision of placement equipment
Możliwość kontroli rentgenowskiej
Doświadczenie inżynierskie w projektach o dużej gęstości
Możliwość przeróbek i napraw
Shenzhen Fanway Technology Co., Ltd. zapewnia kompleksowe wsparcie inżynieryjne, pomagając zoptymalizować układ, zmniejszyć ryzyko montażu i poprawić wydajność produkcji.
P1: Co to jest zespół PCB BGA i dlaczego jest szeroko stosowany?
A:Montaż PCB BGA to metoda montażu komponentów Ball Grid Array na płytkach drukowanych za pomocą kulek lutowniczych umieszczonych pod obudową. Jest szeroko stosowany, ponieważ zapewnia połączenia o dużej gęstości, stabilną wydajność elektryczną i doskonałe odprowadzanie ciepła, które są niezbędne w nowoczesnych kompaktowych urządzeniach elektronicznych.
P2: W jaki sposób zespół PCB BGA poprawia niezawodność mojego produktu?
A:Jego struktura tworzy mocne połączenia mechaniczne i poprawia przewodnictwo cieplne. Czynniki te zmniejszają awaryjność, zwiększają stabilność działania i umożliwiają wydajną pracę płytki drukowanej w warunkach ciągłego dużego obciążenia.
P3: Jakie kontrole są potrzebne podczas montażu PCB BGA?
A:Kontrola rentgenowska jest obowiązkowa w celu sprawdzenia ukrytych połączeń lutowanych. Zaleca się również testy AOI i testy funkcjonalne, aby zapewnić dokładność wyrównania, prawidłowe lutowanie i wydajność elektryczną.
P4: Czy Shenzhen Fanway Technology Co., Ltd. może obsługiwać złożone projekty montażu PCB BGA?
A:Tak. Obsługujemy płytki BGA, Micro-BGA, CSP i HDI o drobnej podziałce z zaawansowanym precyzyjnym rozmieszczeniem, kontrolą przepływu, testami rentgenowskimi i możliwością przeróbek, co czyni nas niezawodnym partnerem w zakresie pełnozakresowych usług montażu BGA.
Jeśli Twój projekt wymaga stabilności, wysokiej precyzji i wydajnościBGA PCB Assembly, nasz zespół inżynierów jest gotowy wspierać Twój rozwój od prototypowania po masową produkcję.
Aby uzyskać więcej informacji lub uzyskać konsultację techniczną, prosimy o kontaktcontact Shenzhen Fanway Technology Co., Ltd.— Twój zaufany partner w zaawansowanej produkcji elektroniki.
