W jaki sposób PCB wysokiej częstotliwości poprawia integralność sygnału w zastosowaniach GHz?

PCB wysokiej częstotliwościtechnologia ta jest niezbędna w nowoczesnych systemach RF, mikrofalowych i szybkich systemach cyfrowych działających w zakresie GHz. Wraz ze wzrostem częstotliwości utrata sygnału, niedopasowanie impedancji i zakłócenia elektromagnetyczne stają się krytycznymi wyzwaniami projektowymi. Ten obszerny przewodnik wyjaśnia, w jaki sposób PCB wysokiej częstotliwości poprawia integralność sygnału, bada materiały, strategie projektowania, procesy produkcyjne, czynniki kosztowe i praktyczne rozwiązania typowych problemów inżynieryjnych. Niezależnie od tego, czy opracowujesz moduły 5G, radar samochodowy, systemy satelitarne, czy urządzenia do szybkiej komunikacji, w tym artykule znajdziesz jasne informacje techniczne, które pomogą Ci osiągnąć stabilną i niezawodną wydajność.

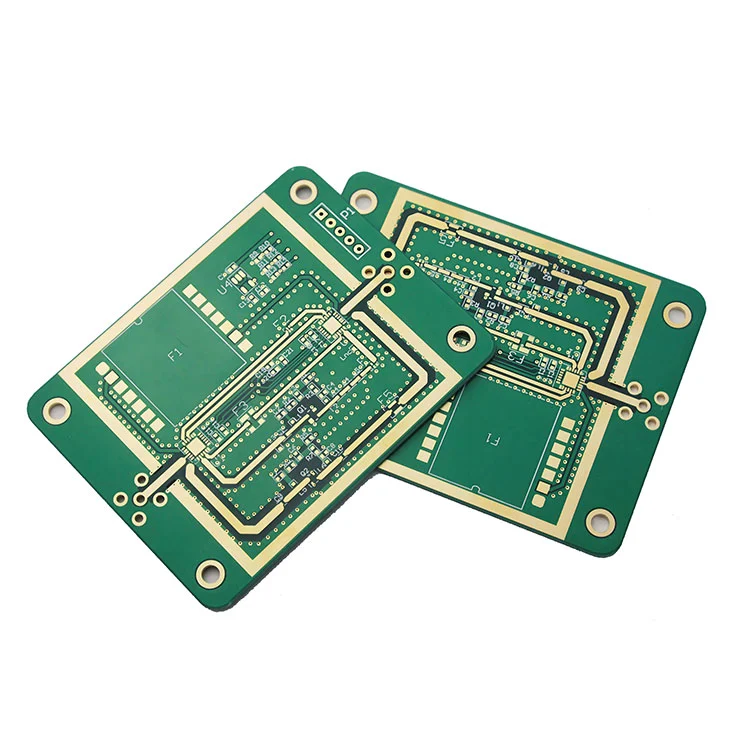

High Frequency PCB


Spis treści

  • 1. Zrozumienie podstaw PCB wysokiej częstotliwości
  • 2. Dlaczego integralność sygnału staje się krytyczna przy wysokich częstotliwościach
  • 3. Wybór materiału na płytkę drukowaną wysokiej częstotliwości
  • 4. Właściwości elektryczne wpływające na wydajność
  • 5. Strategie projektowania stosów PCB
  • 6. Techniki układu minimalizujące utratę sygnału
  • 7. Precyzja produkcji i zapewnienie jakości
  • 8. Rozważania dotyczące wykończenia powierzchni obwodów RF
  • 9. Optymalizacja kosztów bez utraty wydajności
  • 10. Zastosowania przemysłowe PCB wysokiej częstotliwości
  • 11. Wybór odpowiedniego partnera produkcyjnego
  • 12. Dlaczego Shenzhen Fanway Technology Co., Ltd to zaufany wybór
  • 13. Często zadawane pytania
  • 14. Ostatnie przemyślenia

1. Zrozumienie podstaw PCB wysokiej częstotliwości

Płytka drukowana wysokiej częstotliwości została zaprojektowana tak, aby niezawodnie działać w częstotliwościach zwykle powyżej 500 MHz i często sięgających do zakresów wielu GHz. Na tych poziomach nawet niewielkie różnice we właściwościach dielektrycznych, chropowatości miedzi i geometrii ścieżki mogą znacząco wpłynąć na zachowanie obwodu.

W przeciwieństwie do konwencjonalnych płytek, projekty PCB o wysokiej częstotliwości wymagają materiałów o niskich stratach, ściśle kontrolowanej impedancji i precyzyjnych tolerancji produkcyjnych, aby zapewnić przewidywalną transmisję sygnału.


2. Dlaczego integralność sygnału staje się krytyczna przy wysokich częstotliwościach

Wraz ze wzrostem częstotliwości:

  • Długość fali sygnału ulega skróceniu
  • Linie przesyłowe zachowują się jak obwody rozproszone
  • Drobne nieciągłości powodują odbicia
  • Styczna straty staje się bardziej wpływowa
  • Efekt naskórkowości zwiększa rezystancję przewodu

Technologia PCB wysokiej częstotliwości pozwala sprostać tym wyzwaniom, łącząc zaawansowane materiały ze zoptymalizowanymi metodami projektowania.


3. Wybór materiału na płytkę drukowaną wysokiej częstotliwości

Tworzywo Stała dielektryczna (Dk) Styczna straty (Df) Aplikacja
Zmodyfikowany FR-4 4,2–4,5 0,015–0,02 Projekty o niższym GHz
Laminat Rogersa 2,2–3,5 0,0009–0,003 RF i kuchenka mikrofalowa
na bazie PTFE 2,0–2,5 Bardzo niski Satelita i radar
Ceramika węglowodorowa 3,0–3,5 Niski Radar samochodowy 77 GHz

Producenci tacy jak Shenzhen Fanway Technology Co., Ltd dokładnie sprawdzają stabilność i konsystencję dielektryka przed produkcją.


4. Właściwości elektryczne wpływające na wydajność

  • Stała dielektryczna (Dk):Określa prędkość sygnału.
  • Styczna straty (Df):Mierzy rozpraszanie energii dielektrycznej.
  • Kontrola impedancji:Zapewnia minimalne odbicie sygnału.
  • Współczynnik wytrzymałości:Kontroluje stabilność rozszerzalności mechanicznej.
  • Chropowatość miedzi:Wpływa na utratę przewodu przy wysokiej częstotliwości.

5. Strategie projektowania stosów PCB

Efektywna konstrukcja stosu poprawia ekranowanie i integralność sygnału.

Warstwa Funkcjonować
Szczyt Kierowanie sygnału RF
Wewnętrzna 1 Samolot naziemny
Wewnętrzna 2 Samolot mocy
Spód Ekranowanie / sygnały wtórne

Właściwe odniesienie do uziemienia minimalizuje zakłócenia elektromagnetyczne i poprawia spójność impedancji.


6. Techniki układu minimalizujące utratę sygnału

  • Krótkie trasowanie śledzenia RF
  • Unikanie narożników prostokątnych
  • Wiercenie wsteczne w celu usunięcia poprzez króćce
  • Minimalizacja nieciągłości impedancji
  • Kontrolowane różnicowe odstępy między parami

7. Precyzja produkcji i zapewnienie jakości

Produkcja PCB wysokiej częstotliwości wymaga:

  • Wiercenie laserowe pod mikroprzelotki
  • Zaawansowane cykle laminowania
  • Wąska tolerancja grubości miedzi
  • Automatyczna inspekcja optyczna (AOI)
  • Badanie reflektometrii w dziedzinie czasu (TDR).

Shenzhen Fanway Technology Co., Ltd wdraża ścisłą kontrolę procesu, aby zapewnić stabilną wydajność elektryczną wszystkich partii.


8. Rozważania dotyczące wykończenia powierzchni obwodów RF

  • ENIG zapewnia niezawodne lutowanie i płaskość
  • Srebro zanurzeniowe dla lepszej przewodności
  • Gładka miedź redukująca utratę efektu naskórkowości

9. Optymalizacja kosztów bez utraty wydajności

Czynniki kosztowe obejmują wybór materiału, liczbę warstw, tolerancję impedancji i złożoność testów. Hybrydowe konstrukcje typu stack-up, łączące materiały RF ze standardowymi rdzeniami, mogą zrównoważyć koszty i wydajność.


10. Zastosowania przemysłowe PCB wysokiej częstotliwości

  • Stacje bazowe 5G
  • Samochodowe systemy radarowe
  • Łączność satelitarna
  • Anteny mikrofalowe
  • Sprzęt sieciowy o dużej szybkości

11. Wybór odpowiedniego partnera produkcyjnego

Oceniać:

  • Doświadczenie w tablicach RF
  • Możliwość pozyskiwania materiałów
  • Sprzęt do badania impedancji
  • Usługi wsparcia inżynieryjnego
  • Zgodność z certyfikatem jakości

12. Dlaczego Shenzhen Fanway Technology Co., Ltd to zaufany wybór

Shenzhen Fanway Technology Co., Ltd zapewnia kompleksowe rozwiązania w zakresie produkcji płytek drukowanych o wysokiej częstotliwości, w tym wielomateriałowe płytki hybrydowe, precyzyjną kontrolę impedancji, szybkie prototypowanie i rygorystyczne procedury testowe. Ich zespół inżynierów wspiera klientów od przeglądu projektu po masową produkcję, zapewniając stałą wydajność w zastosowaniach GHz.


13. Często zadawane pytania

P1: Z jaką częstotliwością powinienem brać pod uwagę materiały PCB o wysokiej częstotliwości?
Generalnie powyżej 500 MHz, szczególnie podczas pracy w zakresach wielu GHz.

P2: Czy standardowy FR-4 obsługuje aplikacje RF?
Tylko ograniczone projekty o niższej częstotliwości; Dla lepszej stabilności preferowane są dedykowane materiały RF.

P3: Jaki jest najbardziej krytyczny parametr?
Styczna straty (Df) znacząco wpływa na tłumienie sygnału.

P4: Jak zmniejszyć odbicie sygnału?
Zapewnij dokładną kontrolę impedancji i odpowiednią konstrukcję stosu.

P5: Jak mogę rozpocząć mój projekt?
Skonsultuj się z doświadczonym producentem, aby przejrzeć pliki projektowe przed rozpoczęciem produkcji.


14. Ostatnie przemyślenia

Płytka drukowana wysokiej częstotliwości odgrywa decydującą rolę w utrzymaniu integralności sygnału, minimalizowaniu strat i zapewnianiu stabilnej wydajności w zaawansowanych systemach GHz. Od wyboru materiału po precyzyjną produkcję – każdy szczegół ma znaczenie.

Jeśli szukasz niezawodnego i wydajnego wsparcia w zakresie produkcji płytek drukowanych o wysokiej częstotliwości,Shenzhen Fanway Technology Co., Ltdjest gotowa zapewnić fachowe wskazówki i doskonałość produkcji.

Czy pracujesz nad nowym projektem RF lub szybkim projektem?Kontaktz nami już dziś, aby omówić Twoje wymagania techniczne i otrzymać rozwiązanie dostosowane do Twoich potrzeb w zakresie płytek drukowanych wysokiej częstotliwości.
